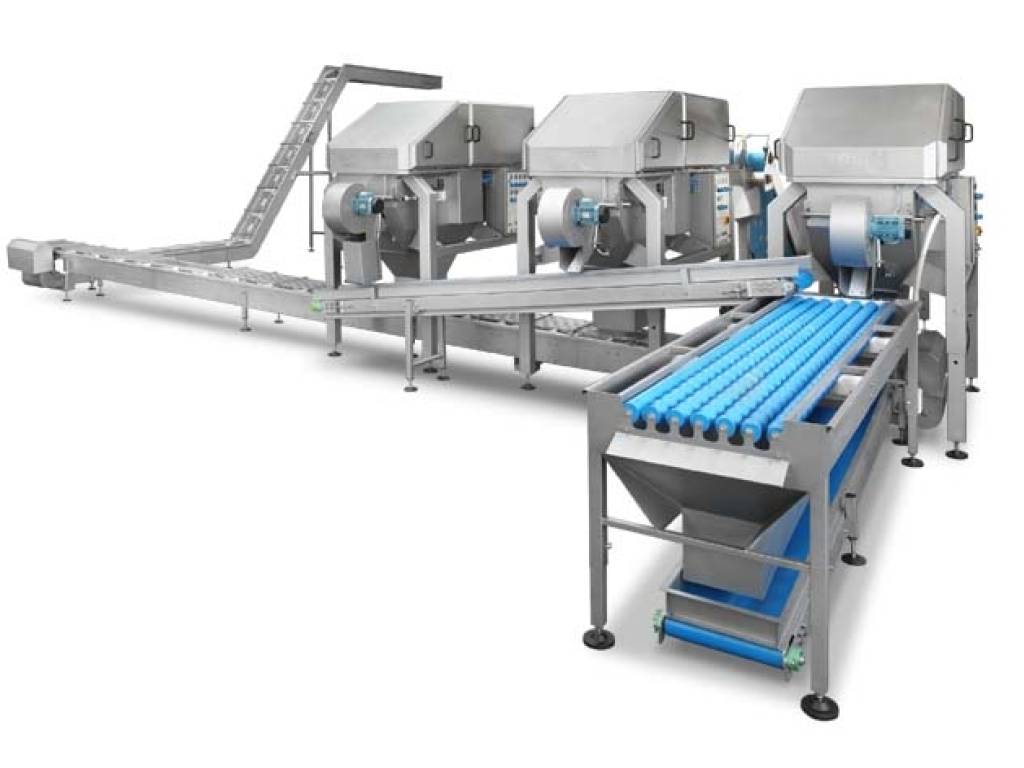

APH Engineering OP-120 Maszyna do obierania cebuli

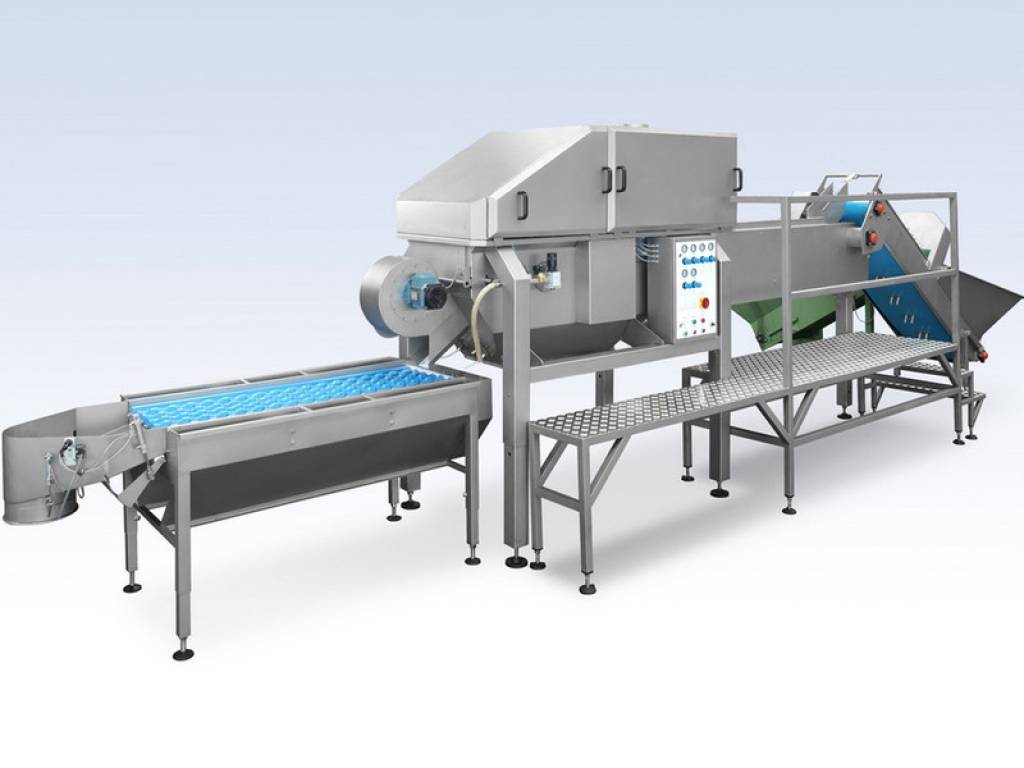

Maszyna do obierania cebuli, model OP-120

Taśma dozująca/zasilająca jest wyposażona w kosz zasilający, z zamontowaną ruchomą tylną płytą, która ma zapobiec zatykaniu kosza przez cebulę.

Taśma pojedynczego pobierania jest wyposażona w specjalną niebieską taśmę z zabierakami palcowymi , by zasilać cebulami (pojedynczo: jedna po drugiej) łańcuch układania maszyny obierającej.

By usunąć zjawisko podwójnego nakładania cebuli taśma pojedynczego pobierania jest wyposażona w system usuwania nadmiaru cebuli.



Wymagania:

Maszyna do obierania/łańcuch układania radzi sobie z cebulą o średnicy ± 55-130 mm, jednak by zapewnić dobre wyniki obierania cebuli zaleca się wcześniejsze przesortowanie cebuli.

Różnica w średnicy nie powinna być większa niż ± 20 mm .

Ponadto cebula powinna być nie najgorszej jakości oraz generalnie okrągłego kształtu.



Wydajność

Maszyna do obierania jest w stanie obrać do:

± 85-110 cebuli na minutę, w zależności od rozmiaru cebuli, osób układających cebulę oraz systemu zasilania by zapewnić stabilny strumień cebuli.



Dane techniczne :



Całkowite zapotrzebowanie mocy



Nacinanie i ruch

1,1 kW

Napęd łańcucha

1,5 kW

Wentylator

0,5 kW

Zasilanie standardowe

380 V-3-fazy –50 Hz lub 220 Volt 3 fazy – 60 Hz

Pobór powietrza

± 1,2 m3/min., 6 bar (czyste powietrze)

Automatyczny system myjÄ…cy



Podłączenie wody

1 cala

Zapotrzebowanie wody

3 litry / h

Kompresor (nie dostarczany w zestawie)



Zapotrzebowanie mocy

± 10 kW (13.5 KM)

Podłączenie powietrza

1 cala



UWAGA:

Maszyna do obierania może pracować tylko z czystym, schłodzonym i odolejonym powietrzem



Zasada działania:

Cebule są umieszczane w koszu a następnie transportowane w górę za pomocą regulowanych palców.

System usuwania nadmiaru cebuli gwarantuje, że cebule są rozmieszczone pojedynczo zanim są umieszczane na łożu łańcucha, którymi cebula przenoszona jest do sekcji obierania.

Wydajność maszyny może osiągnąć poziom ± 85-110 cebuli na minutę, jednak zależy to od doświadczenia operatora oraz jakości obieranego produktu.

Operator ma za zadanie umieścić cebulę poziomo w łożu łańcucha, po czym cebula jest przytrzymywana od góry, następnie krążki kopiowania cebuli dynamicznie podążając za kształtem cebuli ustawiają nóż nacinający korzeń i ogon.

W trakcie przesuwania przez sekcję obierania cebula jest utrzymywana w łożach łańcucha za pomocą chwytaka górnego z regulowanym systemem ciśnienia. Mechanizm nacinający robi poziome nacięcie z tyłu i z przodu cebuli dla łatwego usunięcia zewnętrznej łuski. Głębokość nacięcia może być wyregulowana w taki sposób, by obciąć jedną lub więcej warstw, w zależności od wymaganej przez właściciela jakości. Po tym jak zostały wykonane poziome nacięcia kończy się sekcja podtrzymywania i transportowania przez łańcuch. W tym właśnie miejscu następuje chwytanie cebuli przez chwytaki obrotowe. Mechanizmy obrotowy, chwytanie, ściskanie i puszczanie cebuli w odpowiednich momentach, oraz ruch obrotowy następuje poprzez zmianę pola magnetycznego. Cały system działa bez tarcia, nie są używane żadne pasy sprężyny i elementy zużywające się.

W trakcie obracania cebuli wokół jej własnej osi jest robione kolejne nacięcie dookoła jej całego obwodu.

Głębokość nacięcia może być regulowana, dlatego też można usunąć jedną lub więcej warstw.

Skierowany strumień powietrza, ograniczając zużycie powietrza, zdmuchuje naciętą łuskę z cebuli.

Odpad jest transportowany do kosza na odpady poprzez lej.

Wylot produktu z maszyny posiada wentylator z regulacją intensywności nadmuchu w celu wywiania łuski, która wędruje wraz z obraną cebulą z komory obierania.

  O klasie maszyny świadczy jej dostępność na rynku wtórnym. Nasze maszyny PRACUJĄ u klientów.
