NOWY Przenośnik Pneumatyczny SSĄCO - TŁOCZĄCY



pomniejsz czcionkę powiększ czcionkę

NOWY Przenośnik Pneumatyczny SSĄCO - TŁOCZĄCY

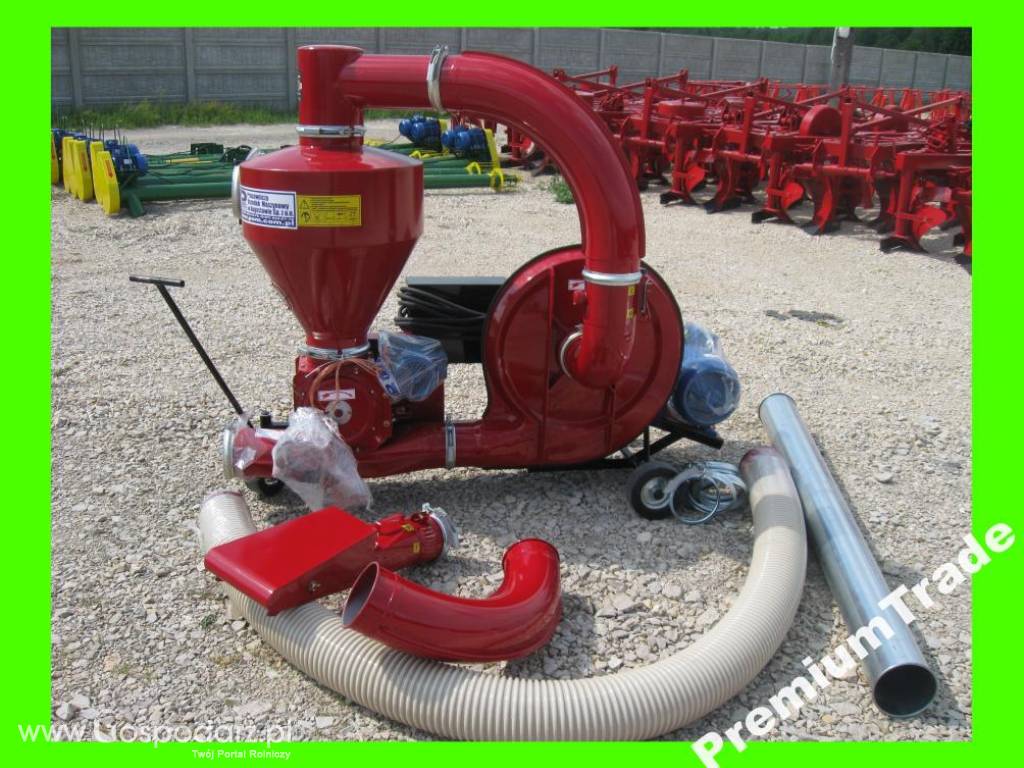

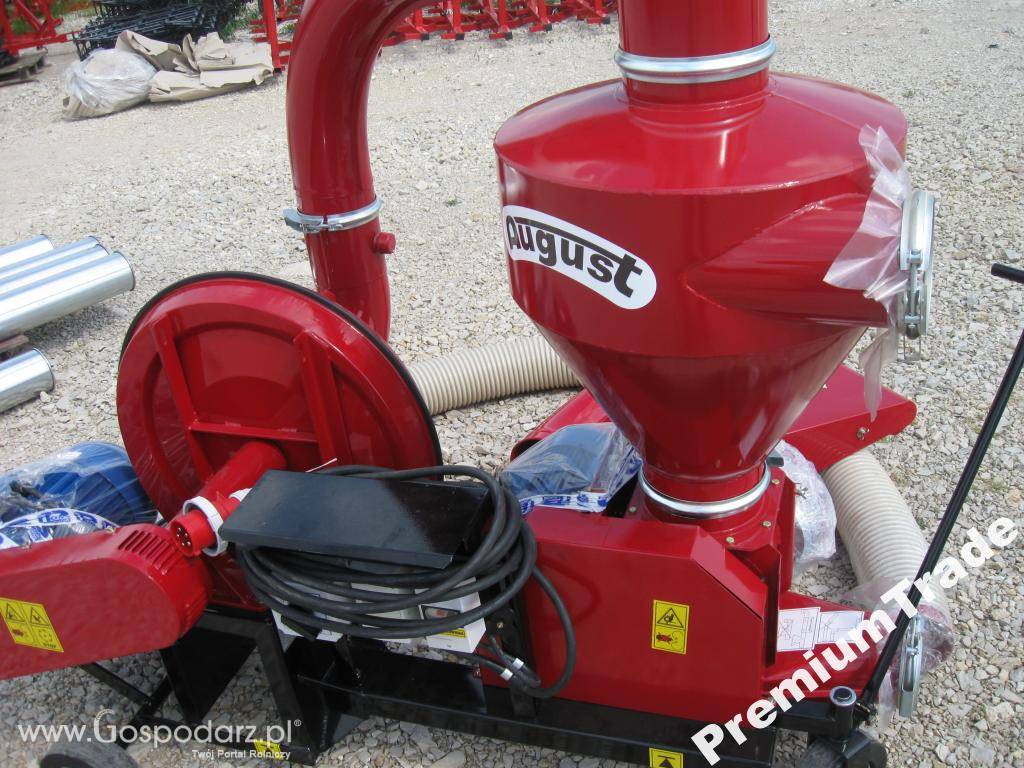

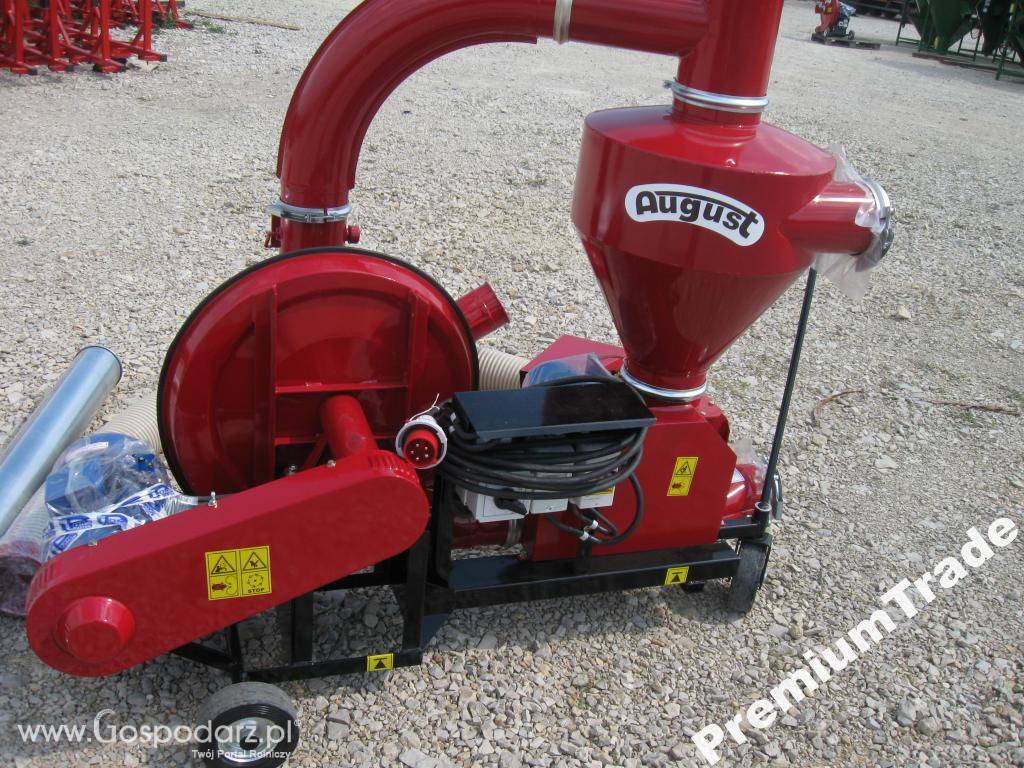

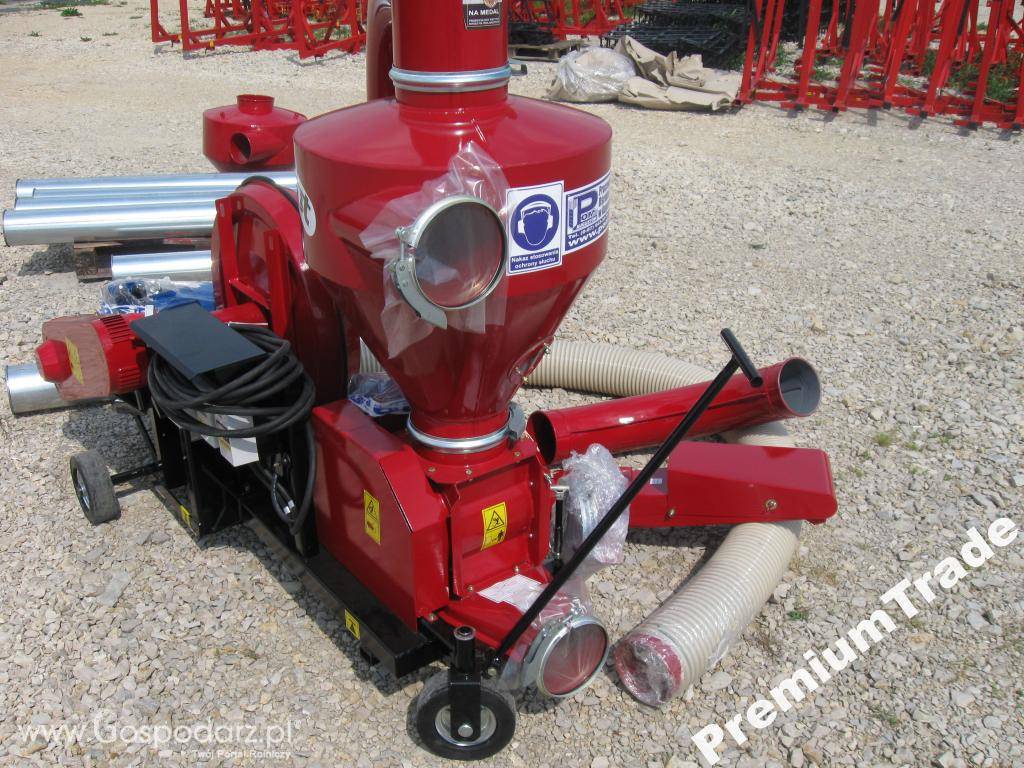

Przenośnik Pneumatyczny
ssąco - tłoczący z dozownikiem
firmy POM Augustów, model T-207/1 11kW

MASZYNY ROLNICZE



DANE TECHNICZNE:

Przenośnik pneumatyczny ssąco-tłoczący T 207, T 207/1 i T 207/2

przenośnik penumatyczny T 207

       Przenośniki pneumatyczne ssąco-tłoczące T 207, T 207/1 i T 207/2 przeznaczone są do transportu poziomego i pionowego ziarna zbóż, kukurydzy, nasion strączkowych i oleistych. Nadają się do napełniania zbiorników zbożowych typu BIN i podobnych. Mogą być wykorzystywane w gospodarstwach rolnych do przewietrzania zboża w czasie jego składowania na pryzmach z rusztami i w silosach, po uprzednim dołączeniu inżektora prod. POM Augustów Sp. z o.o. W tym układzie przenośniki pracują przy wyłączonych dozowniku.

     Przenośniki mogą pracować jako ssąco-tłoczące lub jako tłoczące. W pierwszym przypadku transportowane ziarno zasysane jest z pryzm lub z przyczepy ssawką, zaś w drugim ziarno zasypywane jest do kosza zasypowego i transportowane do miejsca składowania. Zaletami przenośników są:

  • pobieranie ziarna ssawką połączoną z przewodem elastycznym,
  • dowolne kształtowanie i kierowanie przewodu transportowego,
  • możliwość stworzenia całkowitej mechanizacji transportu,
  • wyeliminowanie strat materiału.

     Przenośnik T 207 jest przeznaczony dla gospodarstw rodzinnych, punktów przeładunku i magazynowania zbóż. Nie nadaje się do zastosowania do pracy ciągłej.

schemat zestawu transportowego przenośnika ssąco-tłoczącego

Schemat pracy przenośnika ssąco-tłoczącego

,
Dane techniczne
  T 207 T 207/1 T 207/2
Max odległość transp. 40 m 70 m 70 m
Max wysokość transp. 10 m 10 m 10 m
Średnica przewodów transp. 160 mm 160 mm 160 mm

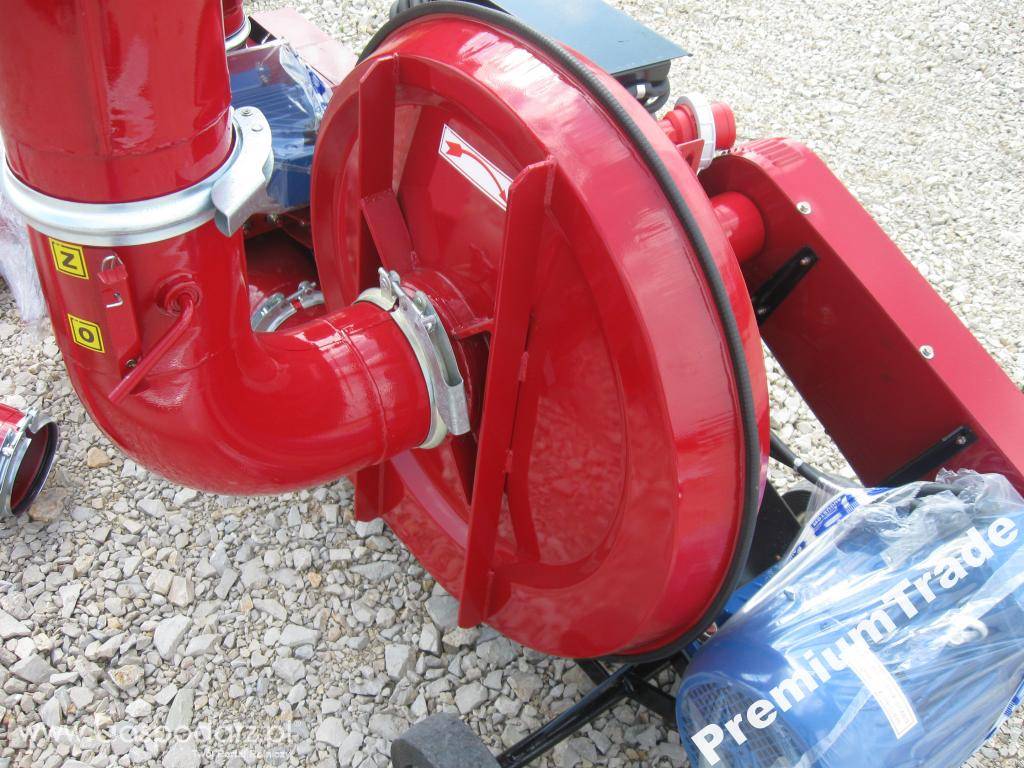

Wentylator
Prędkość obrotowa 2920 obr/min 4190 obr/min 4690 obr/min
Wydatek powietrza 2600 m3/h 1800 m3/h 1800 m3/h
Ciśnienie całkowite 6000 Pa 7000 Pa 7000 Pa
Silnik elektryczny
Moc 7,5 kW 11 kW 15 kW
Prędkość obrotowa 2920 obr/min 2920 obr/min 2920 obr/min
Napięcie zasilające 3 x 400 V 3 x 400 V 3 x 400 V
Prąd znamionowy 13,7 A 21,2 A 27,6 A
Dozownik
Typ łopatkowy obrotowy obrotowy obrotowy
Średnica 230 mm 230 mm 230 mm
Ilość komór 6 szt. 6 szt. 6 szt.
Prędkość obrotowa 60 obr/min 60 obr/min 60 obr/min
Silnik elektryczny dozownika
Moc 0,55 kW 0,55 kW 0,55 kW
Prędkość obrotowa 1390 obr/min 1390 obr/min 1390 obr/min
Napięcie zasilające 3 x 400 V 3 x 400 V 3 x 400 V
Prąd znamionowy 1,45 A 1,45 A 1,45 A
Wymiary gabarytowe
Długość   4330 mm 4330 mm
Szerokość 1100 mm 1100 mm 1100 mm
Wysokość 1700 mm 1700 mm 1700 mm
Masa przenośnika 240 kg 301 kg 311 kg
Wydajność przy wysokości transportu 3 m
Odległość
10 m 5 t/h 9,5 t/h 14,5 t/h
20 m 3,5 t/h 8,7 t/h 13,0 t/h
30 m 2,5 t/h 8,0 t/h 12,0 t/h
40 m 2,3 t/h 7,0 t/h 11,0 t/h

    Wielkości podane w tabelach zostały przeprowadzone z wykorzystaniem węża PCV i dotyczą pszenicy o ciężarze usypowym 700 kg/m3, wilgotności do 14% i stopniu zanieczyszczenia poniżej 1%. Są to wielkości średnie. Podane wartości są porównywalne dla ziarna jęczmienia i kukurydzy. Stosując wąż poliuretanowy wydajność może spaść o 15÷20%.



     Wydajność przenośnika zależy od odległości i wysokości transportu oraz rodzaju i własności transportowanego ziarna (wilgotności, stopnia zanieczyszczenia). Podana w tabeli odległość dotyczy całkowitej długości poziomych i pionowych odcinków rurociągu po stronie ssącej i tłoczącej.


Ls – długość odcinka ssącego,
Lt – długość odcinka tłoczącego,


L= Ls+ Lt
------------------------------------------------------------------------

ZAPAMIĘTAJ!

Wydajność przenośnika jest ściśle związana z długością rurociągu. Spada około 4% na każdym pionowym metrze powyżej wysokości 3m, za każde dodatkowe kolano należy doliczyć poziomy odcinek o długości 5m. Wzrost zawilgocenia lub zanieczyszczenia ziarna może spowodować spadek wydajności nawet do 20%.


T-207/1 z silnikiem 11kW

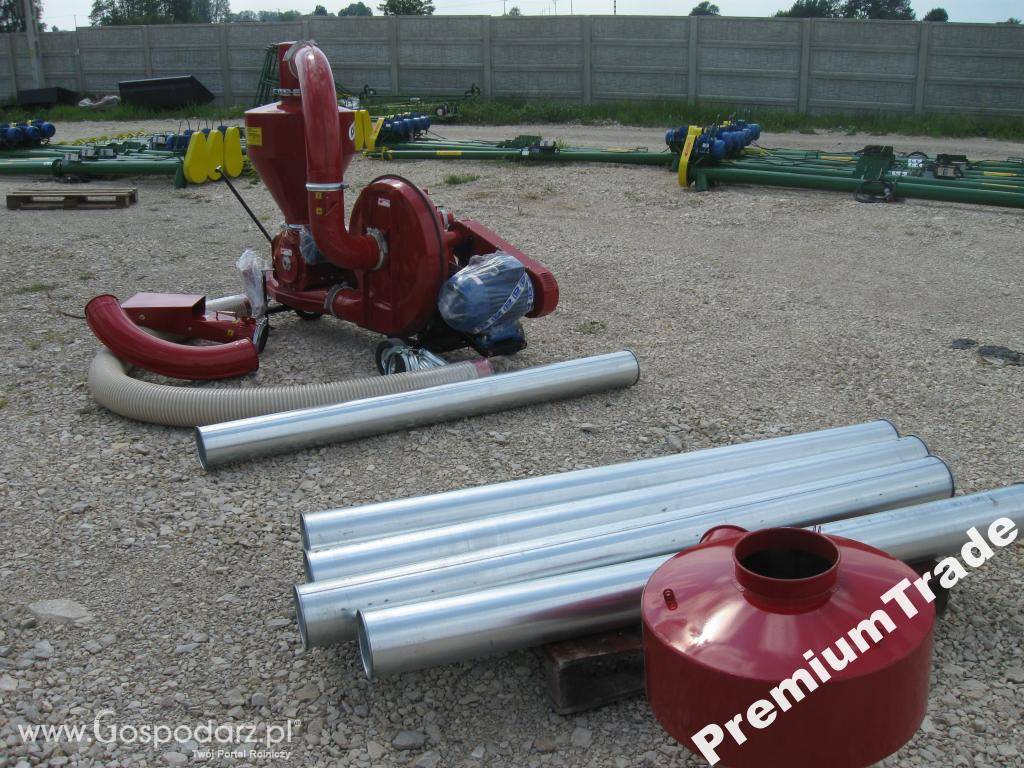

Wyposażenie opcjonalne zestawu:

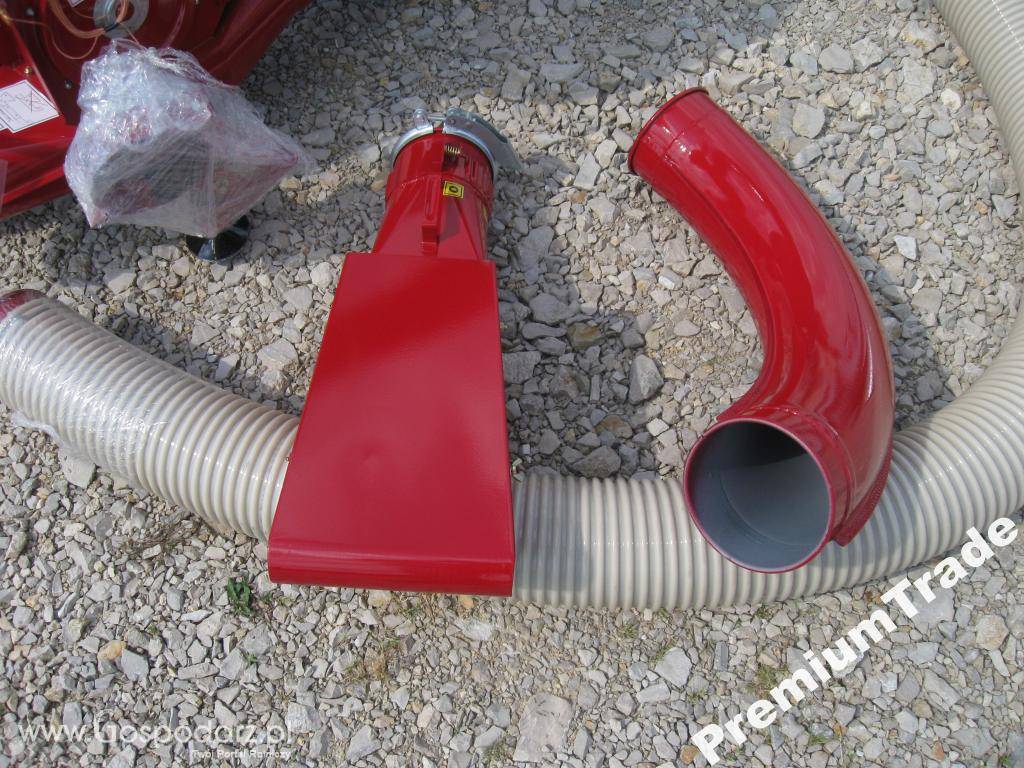

          1) elastyczny wąż z PVC z ssawką + opaską,
          2) rura 2m + opaska,
          3) kolano 90 stopni + opaska
w ofercie inne przenośniki - informacje pod telefonem.




cena netto: 11900 ZŁ


telefon Zapytaj o produkt
