Przenośniki ślimakowe P S 220

  Przenośniki ślimakowe mogą być ułożone w poziomie lub skośnie. Niezależnie od tego muszą być zamontowane na stabilnej podstawie. Odległość między punktami podparcia przenośnika nie może przekraczać 4,5m.   Oferowane przenośniki nie posiadają gotowej instalacji elektrycznej a jedynie niektóre podzespoły. Przed zamówieniem przenośnika należy szczegółowo zapoznać się z jego instrukcją obsługi.   Podczas projektowania systemu przenośników i pracy z nimi należy uwzględnić, że wydajność tych urządzeń zależy między innymi od: - rodzaju transportowanego materiału, - wilgotności transportowanego materiału, - stopnia zanieczyszczenia transportowanego materiału, - stopnia napełnienia przenośnika materiałem. W związku z tym wartości przedstawione w tabelach dotyczących wydajności urządzeń należy traktować jako orientacyjne i ogólne wytyczne do zaprojektowania systemu przenośników.

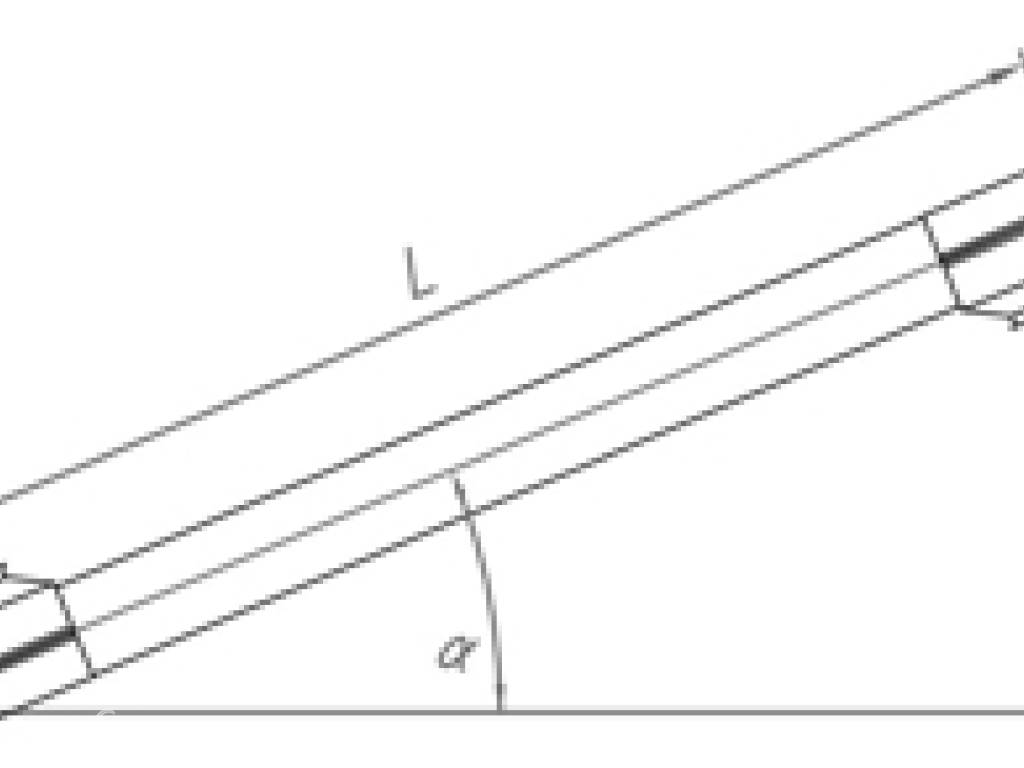

  L długość przenośnika a kąt nachylenia przenośnika ?max maksymalny stopień napełnienia przenośnika materiałem transportowanym W wydajność

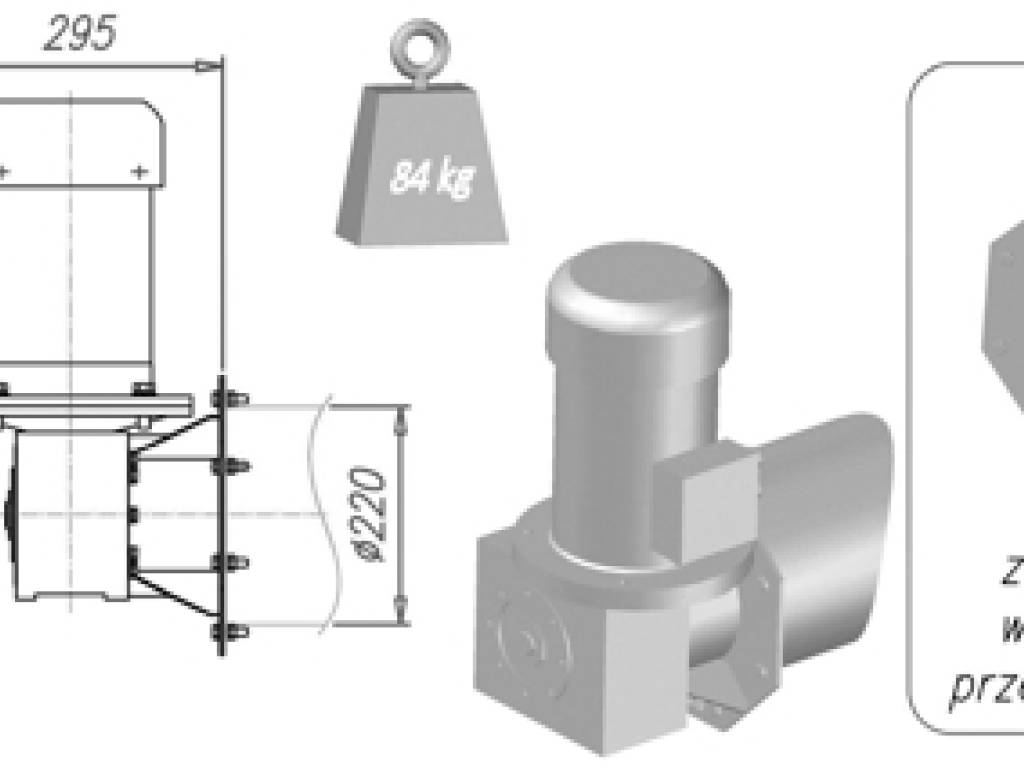

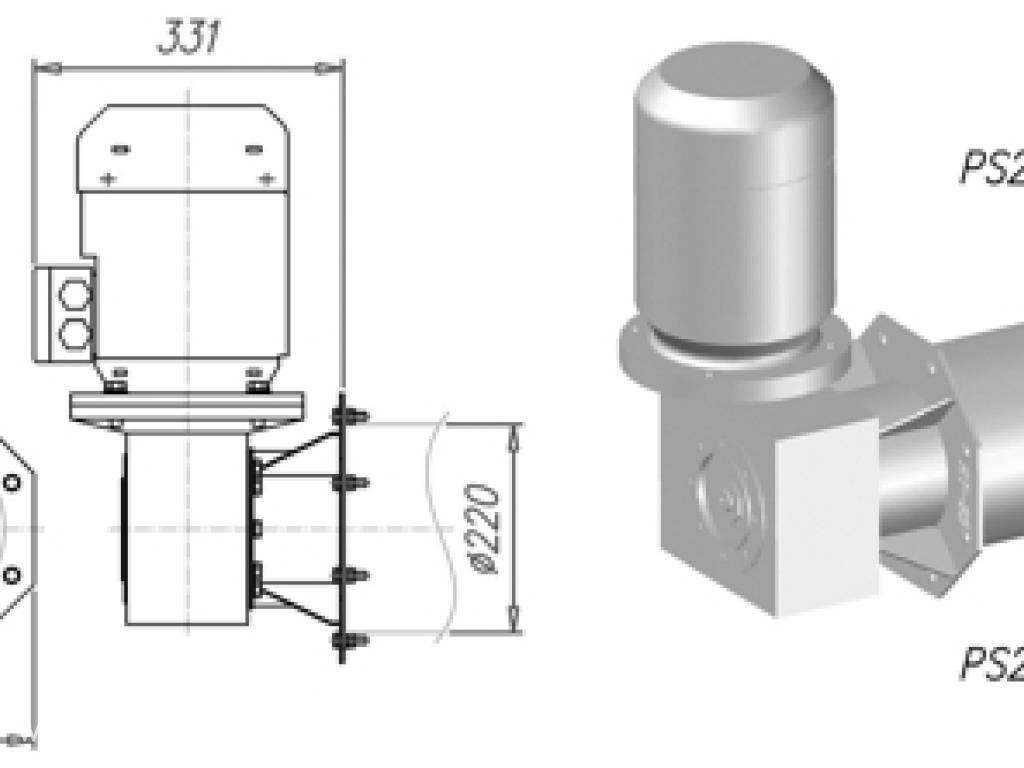

  PS-220-N3/200 Napęd o mocy 3kW i obr. wyjśc. 200obr./min

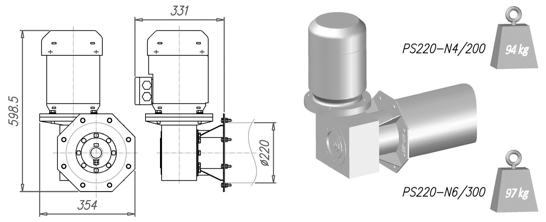

  PS-220-N4/200 Napęd o mocy 4kW i obr. wyjśc. 200obr./min PS-220-N6/300 Napęd o mocy 6kW i obr. wyjśc. 300obr./min

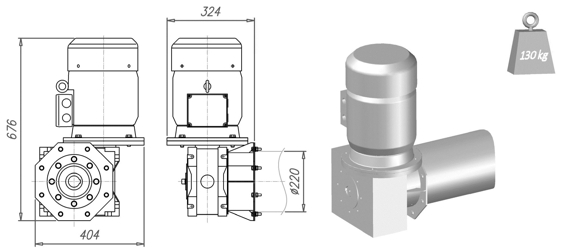

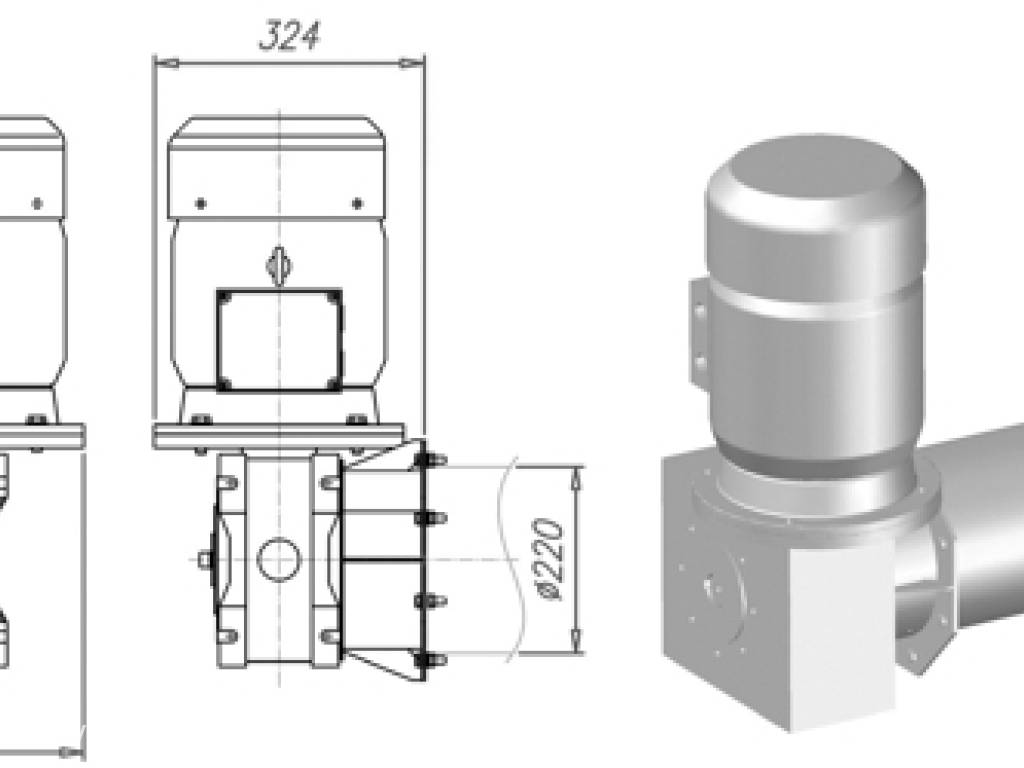

PS-220-N7.5/200 Napęd o mocy 7.5kW i obr. wyjśc. 200obr./min




PS220-P3.0 Przedłużka 3m

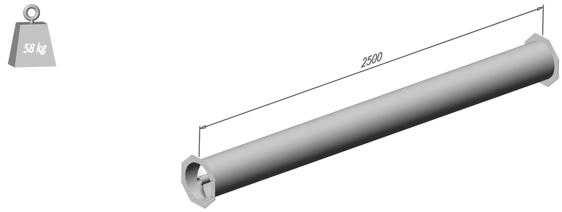

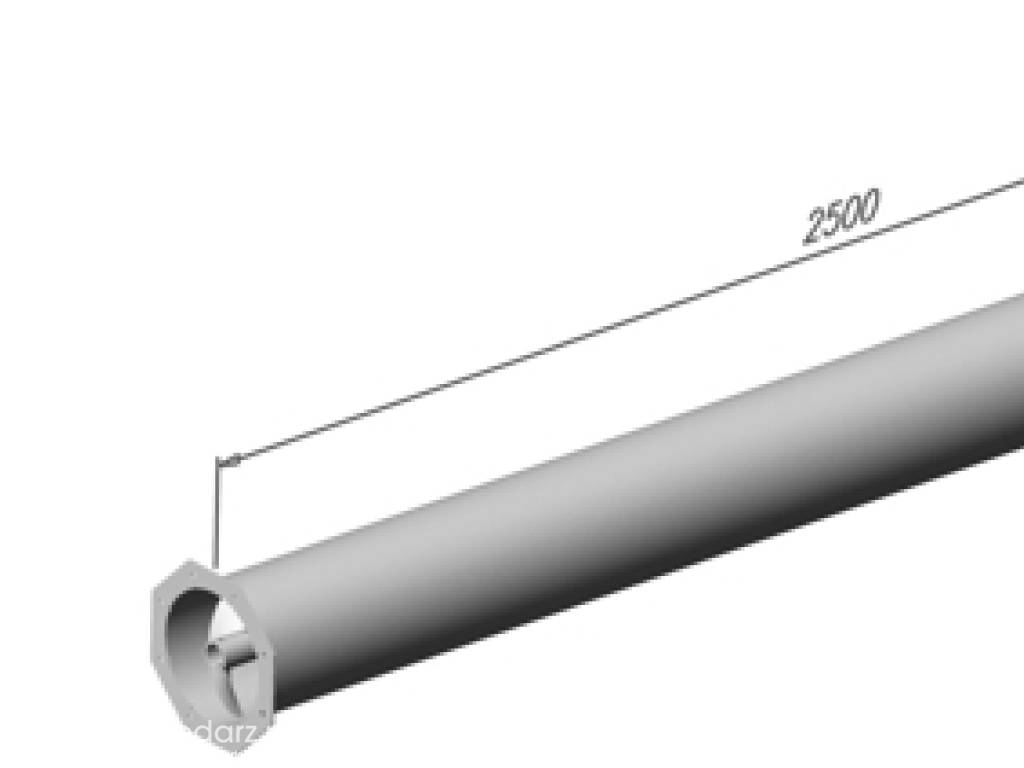

PS220-P2.5 Przedłużka 2.5m

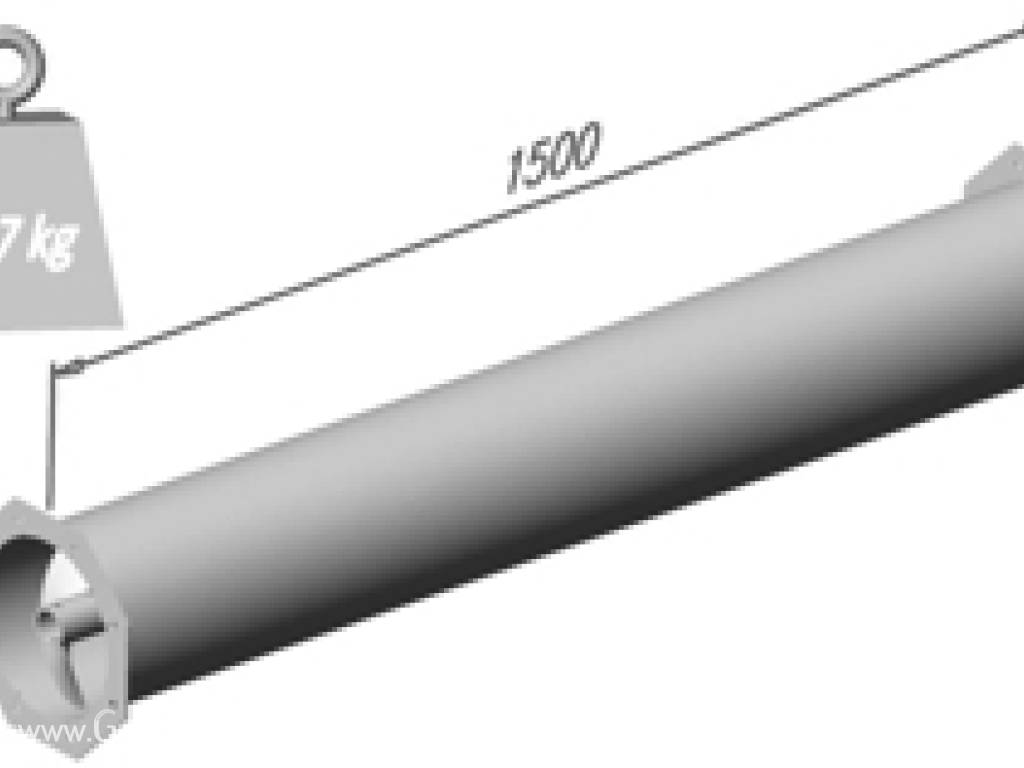

PS220-P1.5 Przedłużka 1.5m

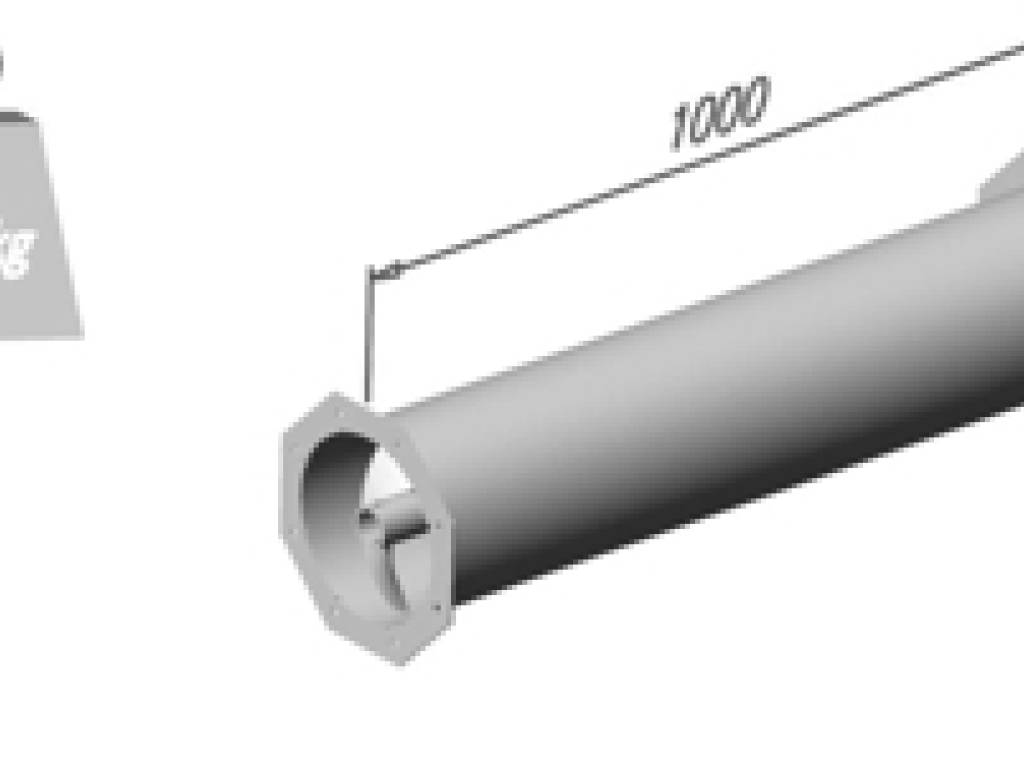

PS220-P1.0 Przedłużka 1.0m

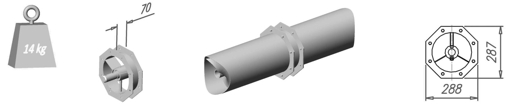

  PS220-LOZ/P1 Łożysko pośrednie poliamidowe




  PSU220-I/O-200 Wlot/wylot przenośnika ślimakowego ?220

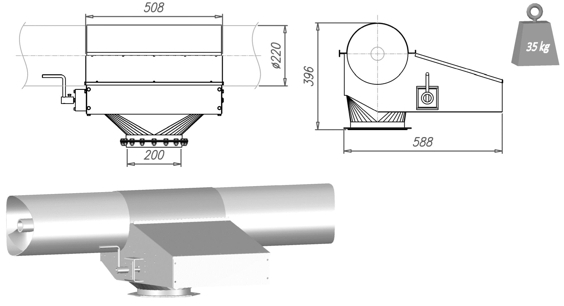

PSU220-ZASUW_1 Zasuwa wlotu przenośnika ślimakowego ?220






  PSUZasuwa może być sterowana ręcznie lub za pomocą napędu elektrycznego. Napęd jest osobnym artykułem i nie wchodzi w skład zasuwy.     PSU220-ZASNAP1 Napęd elektryczny do zasuwy wlotowej

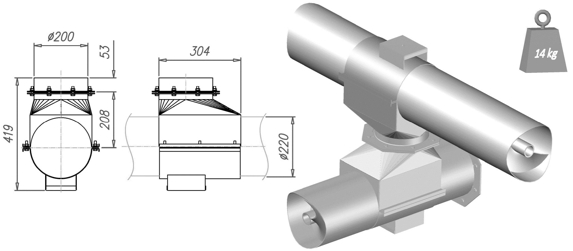

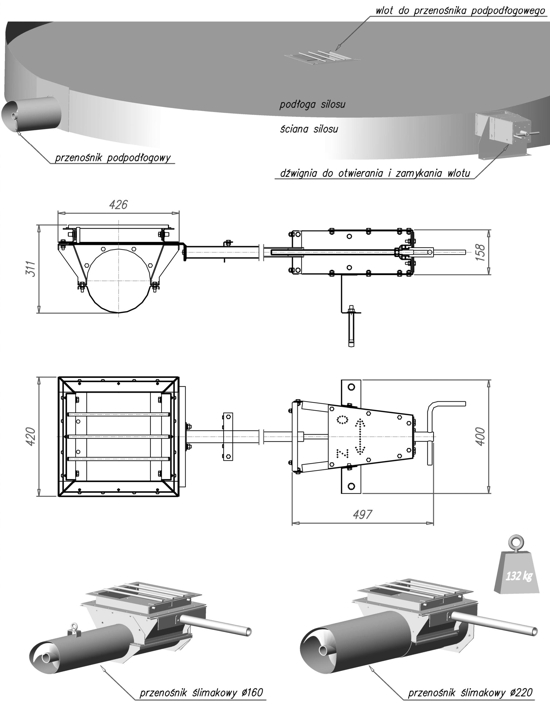

PSU220-WL-CENT Wlot centralny ?220

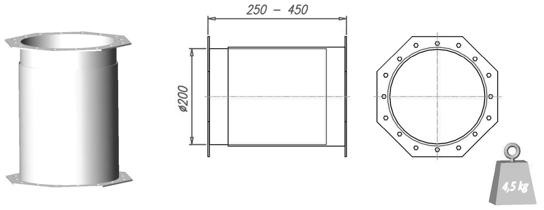

  Wlot centralny ?220 możne być stosowany z przenośnikami ślimakowymi ?220i ?160.     RURATEL200-0.4 Rura teleskopowa ?220 o długości maksymalnej 45cm

Rura teleskopowa służy do podłączenia przenośnika ślimakowego do kieszeni przenośnika kubełkowego.     MOCRUR200 Mocowanie rury







Przenośniki ślimakowe muszą być przymocowane do stabilnej podstawy. Maksymalna odległość między punktami zamocowania wynosi 4,5m dla przenośników ?220 i 3m dla przenośników ?160. Jako elementy mocujące przenośniki do podłoża można wykorzystać mocowanie rury. Mocowanie rury jest ruchome. Maksymalne wychylenie mocowania wynosi 700. Rysunki przedstawiają położenie 00 i wychylenie 300.
