SILOS DO ZIARNA Z LEJEM typ KONSIL60

SILOS DO ZIARNA Z LEJEM typ KONSIL60

Model:  K60/3, K60/4, K60/5, K60/6


Dane techniczne i opis konstrukcji silosu typu KONSIL60:

LP PARAMETR MODEL K60/3 MODEL K60/4 MODEL K60/5 MODEL K60/6 1 Powierzchnia zabudowy silosu 15,6 m2 15,6 m2 15,6 m2 15,6 m2 2 Powierzchnia użytkowa silosu 15,6 m2 15,6 m2 15,6 m2 15,6 m2 3 Kubatura całkowita silosu 63,5 m3 78,4 m3 93,2 m3 108 m3 4 Kubatura użytkowa silosu 63,5 m3 78,4 m3 93,2 m3 108 m3 5 Ładowność silosu [1] 47,6 ton 58,8 ton 69,9 ton 81 ton 6 Średnica silosu 4,46 m 4,46 m 4,46 m 4,46 m 7 Wysokość całkowita 7,14 m 8,09 m 9,04 m 10,0 m 8 Wysokość płaszcza silosu 2,90 m 3,85 m 4,80 m 5,75 m 9 Ilość słupów 8 szt 8 szt 8 szt 8 szt 10 Masa silosu 2665 kg 2785 kg 2905 kg 3025 kg

SILOS ZAPROJEKTOWANY Z ZASTOSOWANIEM BUDOWLANYCH NORM EUROPEJSKICH EUROCODE

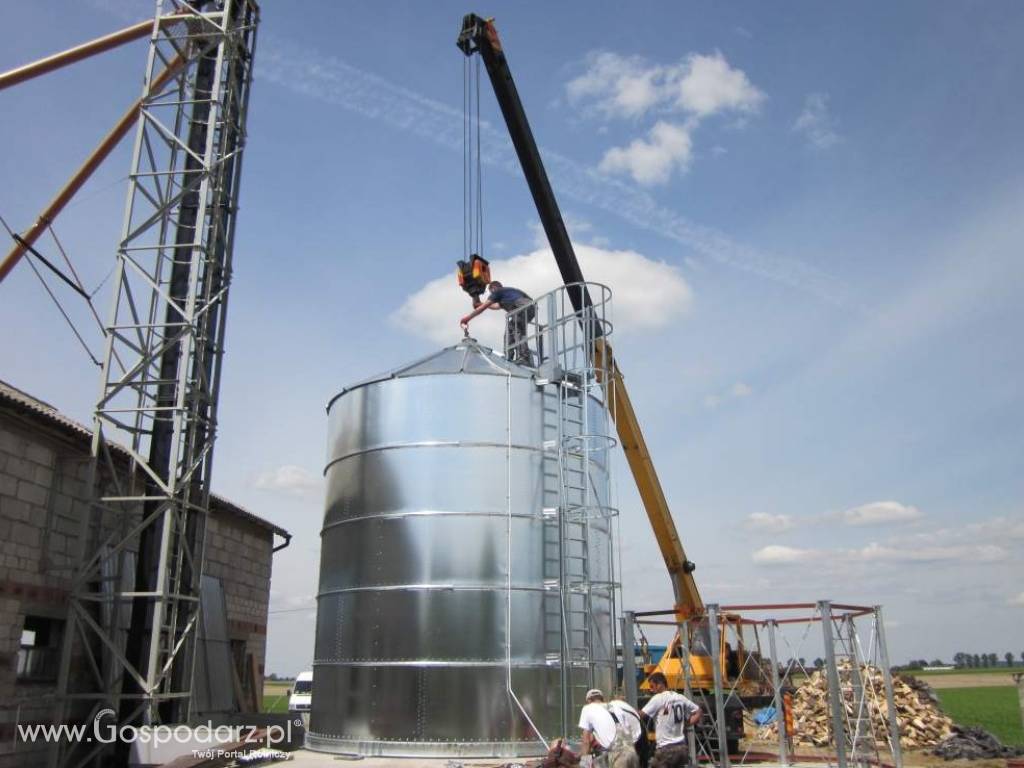

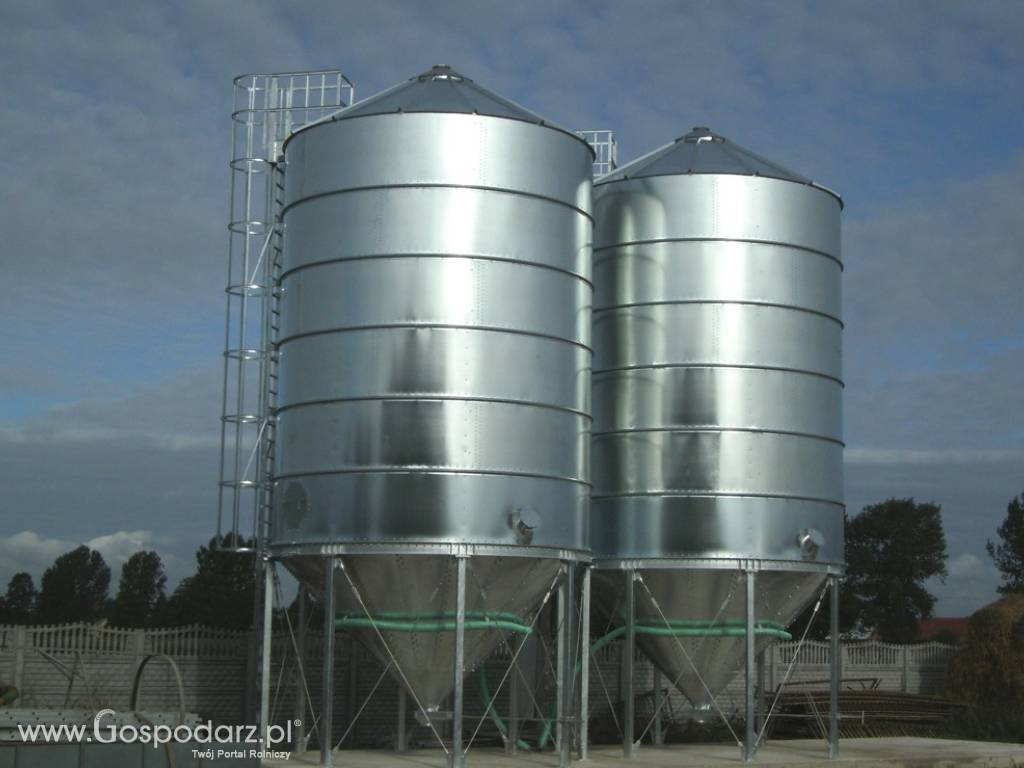

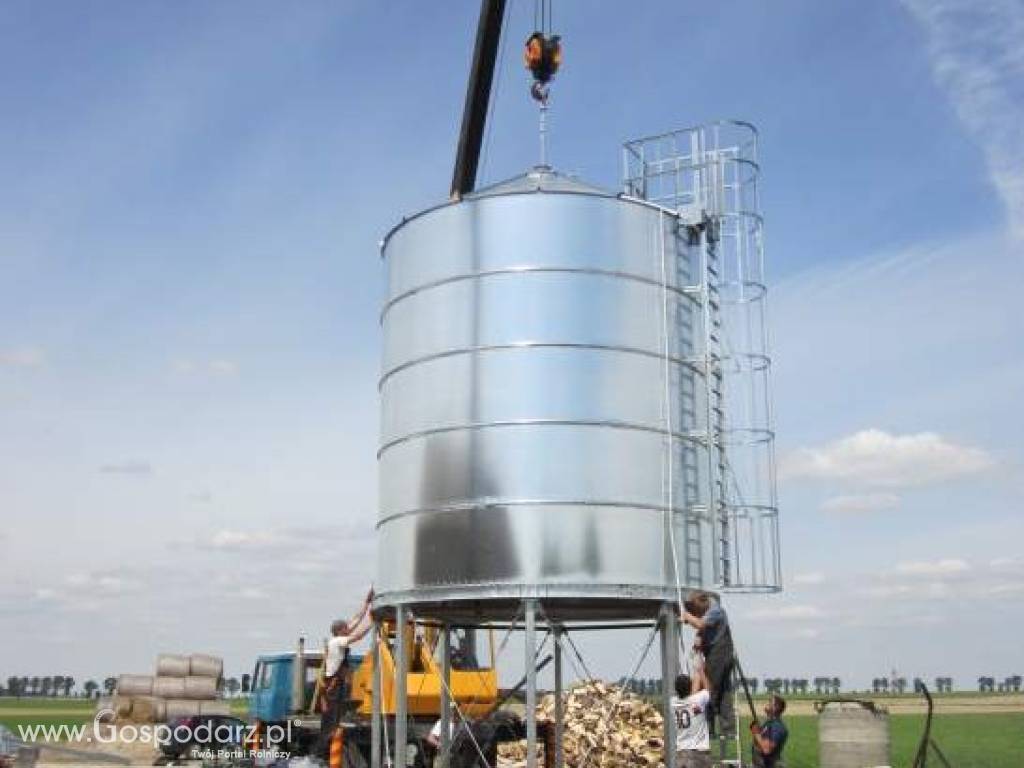

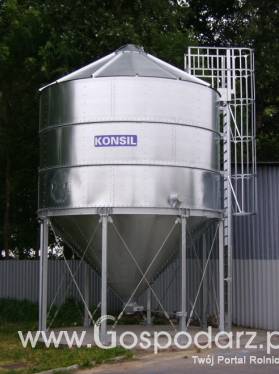

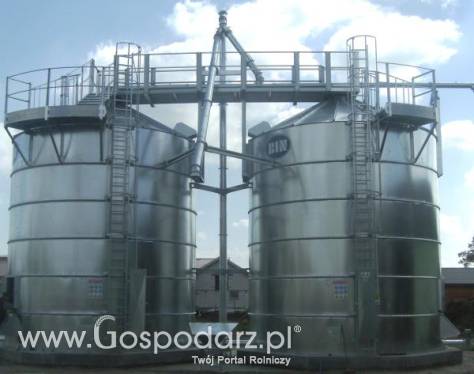

Silosy typu KONSIL60 są zbiornikami walcowymi ze stożkowym lejem i ze stożkowym dachem oraz z konstrukcją podporową. Silos jest wiązany z płytą fundamentową przy montażu , który wykonuje autoryzowana firma monterska, za pomocą kołków rozporowych.

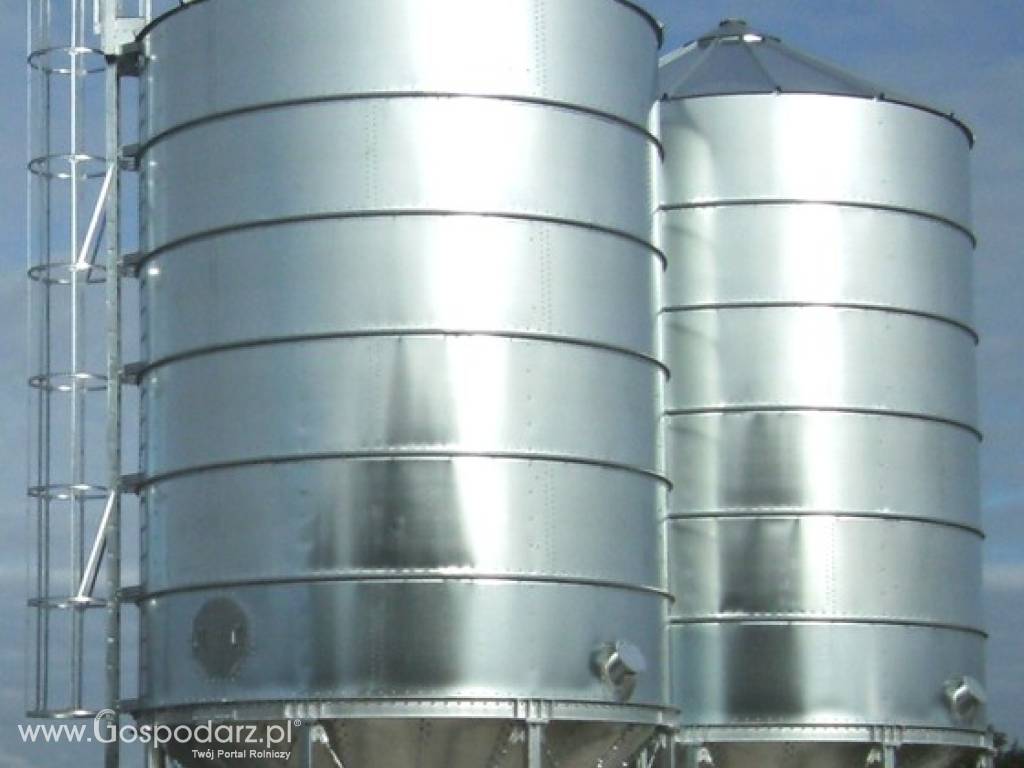

Płaszcz silosu to ściany boczne w kształcie cylindra wykonane z blachy ocynkowanej hutniczo w gatunku S220GD+Z. Płaszcz składa się z pasów blachy (carg) o wysokości czynnej 0,95m. Każda carga składa się z arkuszy o długości 2,9m połączonych ze sobą za pomocą śrub stalowych z powłoką antykorozyjną. Arkusze płaszcza są montowane na zakładkę, a w miejscu ich pionowego łączenia stosuje się dodatkowe uszczelki. Najniższa carga jest wykonana z blachy o grubości 1,5mm, a pozostałe z blachy o grubości 1mm. Na zewnątrz płaszcza zastosowano pierścienie wzmacniające o przekroju trójkątnym odpowiedzialne za cylindryczny kształt płaszcza.

Dach silosu ma kształt stożka o nachyleniu 30°. Na szczycie dachu znajduje się wieniec z otworem zasypowym o średnicy f200. Dach składa się z 14 segmentów. W miejscach łączenia segmenty mają trapezowe przetłoczenia, co powoduje wzmocnienie dachu i zapewnia szczelność konstrukcji. Poszczególne elementy składowe dachu są łączone ze sobą za pomocą śrub stalowych z powłoką antykorozyjną. Dolna krawędź dachu jest połączona z płaszczem łącznikami dachowymi na całym obwodzie. Na jednym z segmentów dachu jest umieszczony otwór inspekcyjny o średnicyf600 z pokrywą i kratą zabezpieczającą.

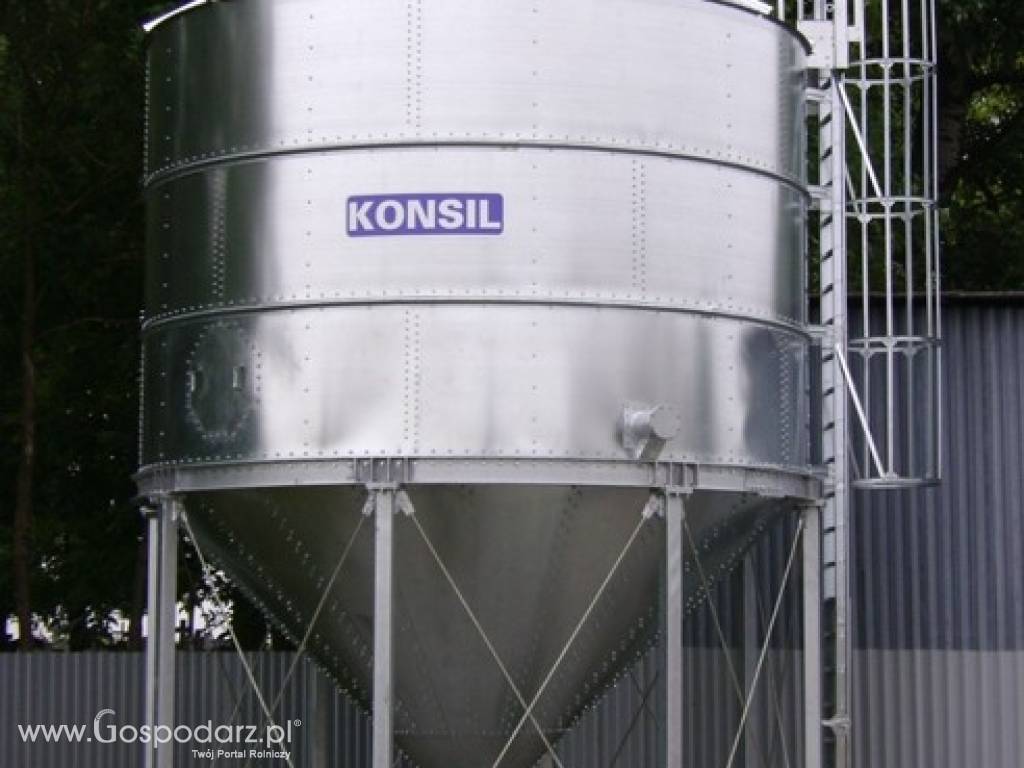

Lej ma kształt stożka o nachyleniu 45°. Górna część leja jest wykonana z blachy S220GD+Z o grubości 2mm. Dolna część leja jest wykonana z blachy S350GD+Z o grubości 2,5mm. Na dole leja znajduje się króciec rozładowczy z przymocowaną zasuwą.

Konstrukcja podporowa silosu to osiem słupów wykonanych z rury kwadratowej ze stali S355 o boku 100mm i grubości ścianki 5mm. Sąsiednie słupy są połączone ze sobą stężeniami wykonanymi z pręta f16 wstępnie napiętymi siłą 4kN. Pierścień podporowy jest wykonany z ceownika CE160 ze stali S355. Elementy konstrukcji podporowej są cynkowane ogniowo.


Standardowe i opcjonalne wyposażenie silosów

	K60/3	K60/4	K60/5	K60/6
drabina zewnętrzna	S	S	S	S
właz serwisowy dolny	S	S	S	S
górny otwór inspekcyjny	S	S	S	S
centralny wlot załadunkowy	S	S	S	S
króciec do rozładunku awaryjnego	S	S	S	S
zasuwa	S	S	S	S
wielopunktowa sonda do pomiaru temperatury	O TEMP_S_4	O TEMP_S_6	O TEMP_S_6	O TEMP_S_8
rura załadowcza Ø180	O	O	O	O

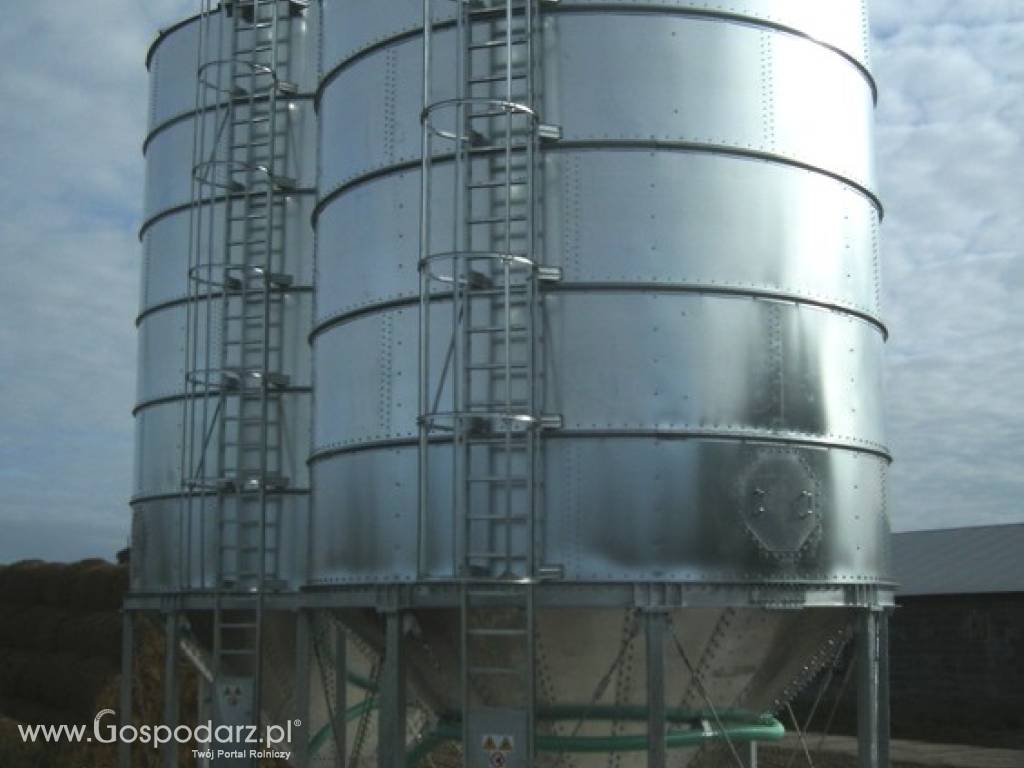

Drabina zewnętrzna z blachy ocynkowanej hutniczo, zapewnia dostęp do górnego otworu inspekcyjnego. Jest to drabina pionowa ze stałą klatką bezpieczeństwa wyposażona w drzwi zabezpieczające przed przypadkowym wejściem na drabinę osób nieupoważnionych.

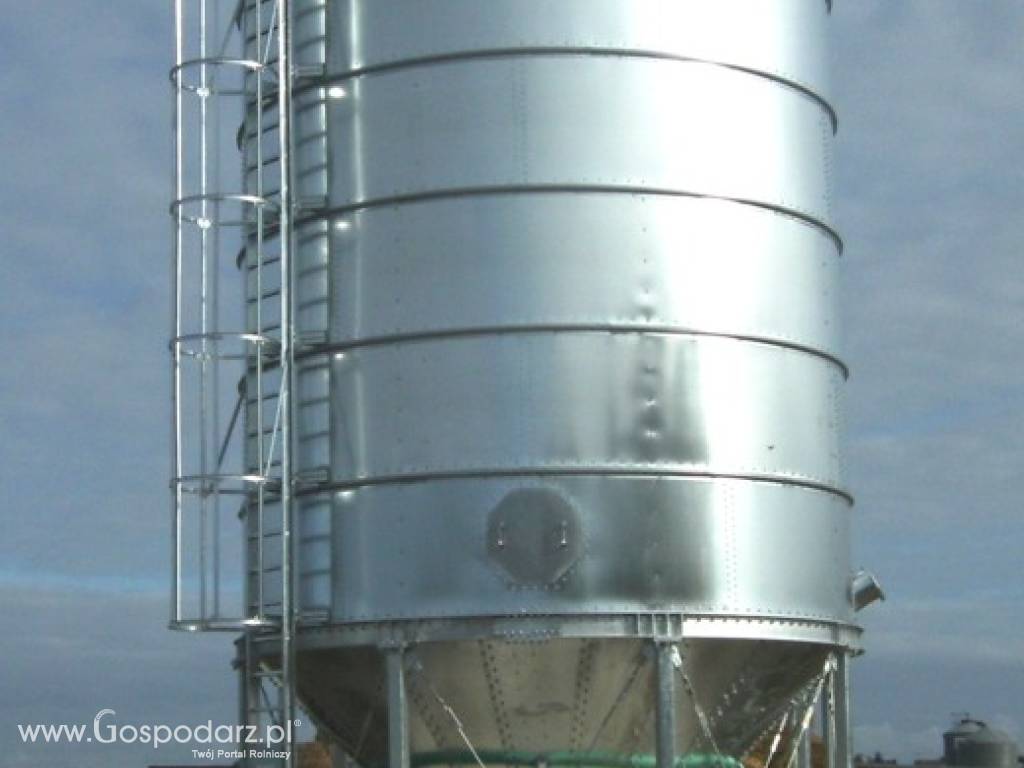

Właz serwisowy dolny jest zamontowany w dolnej części płaszcza. Służy do wykonywania czynności serwisowych i remontowych przez producenta silosu lub jego autoryzowanego przedstawiciela.

Górny otwór inspekcyjny z podestem i osłoną bezpieczeństwa umożliwia kontrolę wnętrza silosu poprzez dach. Posiada uchylną pokrywę zabezpieczającą przed opadami atmosferycznymi.

Centralny wlot załadunkowy jest zamontowany na szczycie dachu silosu i może być wykorzystany do załadunku silosu.

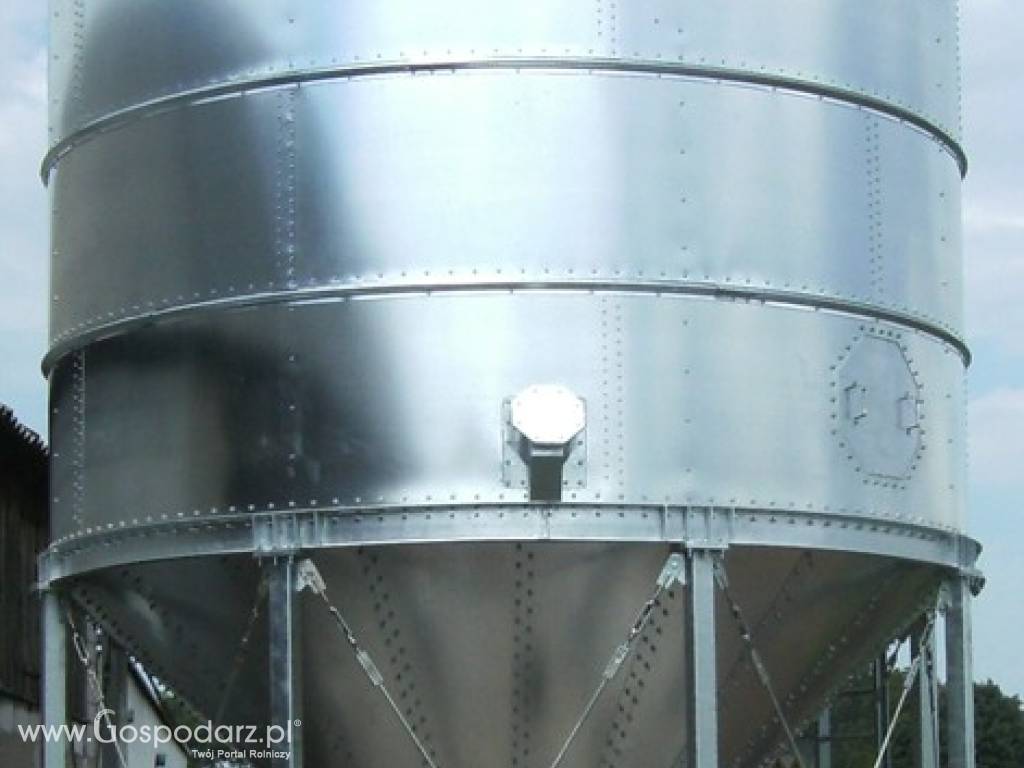

Króciec do rozładunku awaryjnego umożliwia rozładunek silosu w przypadku zapchania króćca na dole leja lub awarii przenośnika odbierającego ziarno. Nie służy do rozładunku silosu w normalnym trybie!

Silos jest przystosowany do zainstalowania wielopunktowej sondy do pomiaru temperatury z czytnikiem produkcji BIN sp. z o.o. Sonda mierzy temperaturę ziarna w silosie na różnych głębokościach (co 1 metr). Do odczytu temperatury niezbędny jest czytnik.
[1] obliczona dla kubatury użytkowej silosu zakładając zapełnienie silosu równe kubaturze całkowitej (w rzeczywistości może być mniejsze) i dla materiału o gęstości 750kg/m3
