Owijarka bel Z593 – samozaładowcza

Oferent

Oferent: Metal-Fach

ul. Kresowa 62, 16-100 Sokółka
woj. Podlaskie

Kontakt: 85 711 98 44

Produkt

Data dodania: 2016-01-08 15:02:26

Ostatnia aktualizacja: 2019-09-10 08:51:40



Zadaj pytanie

Szczegółowy opis

Owijarka bel Z593 – samozaładowcza

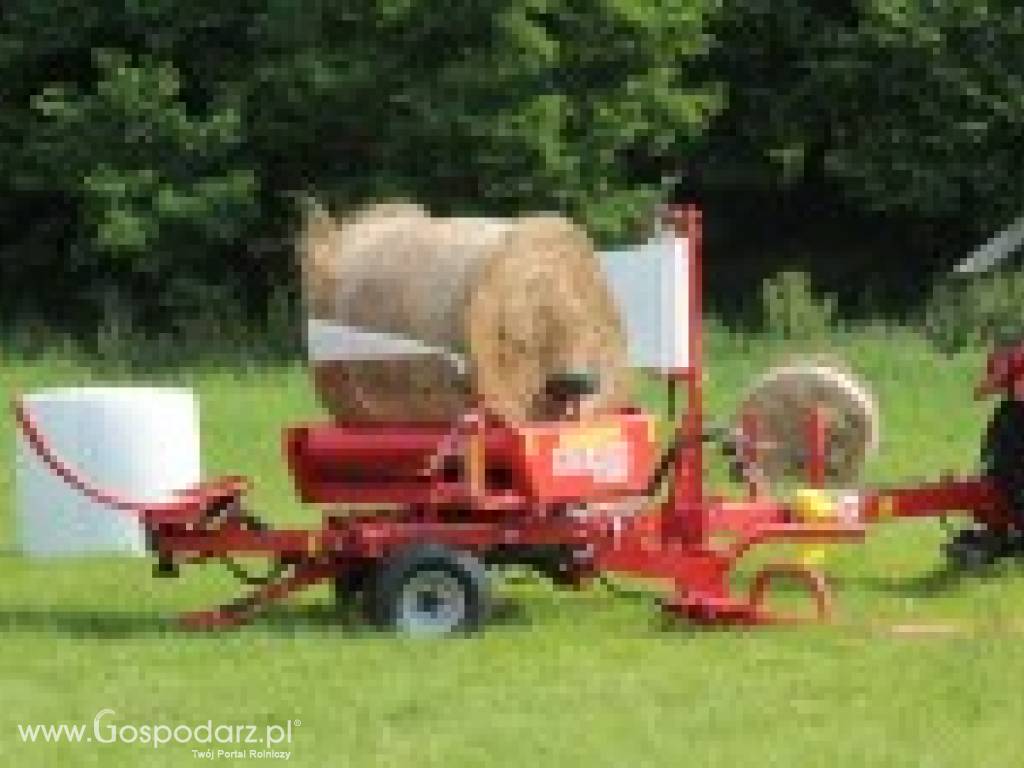

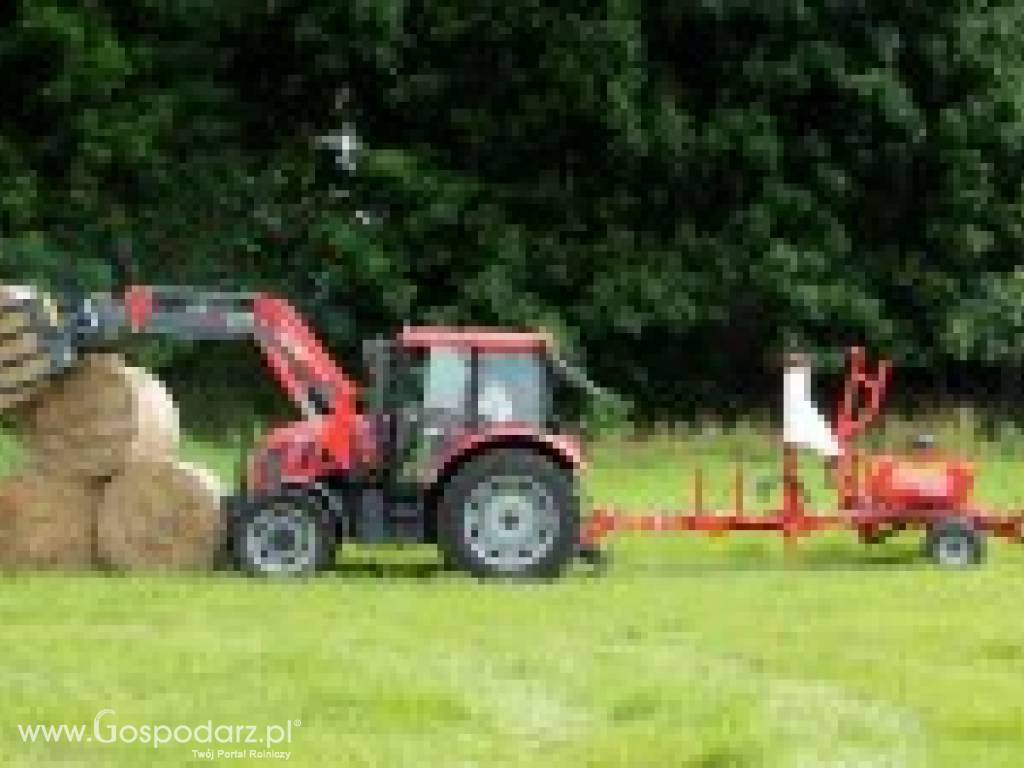

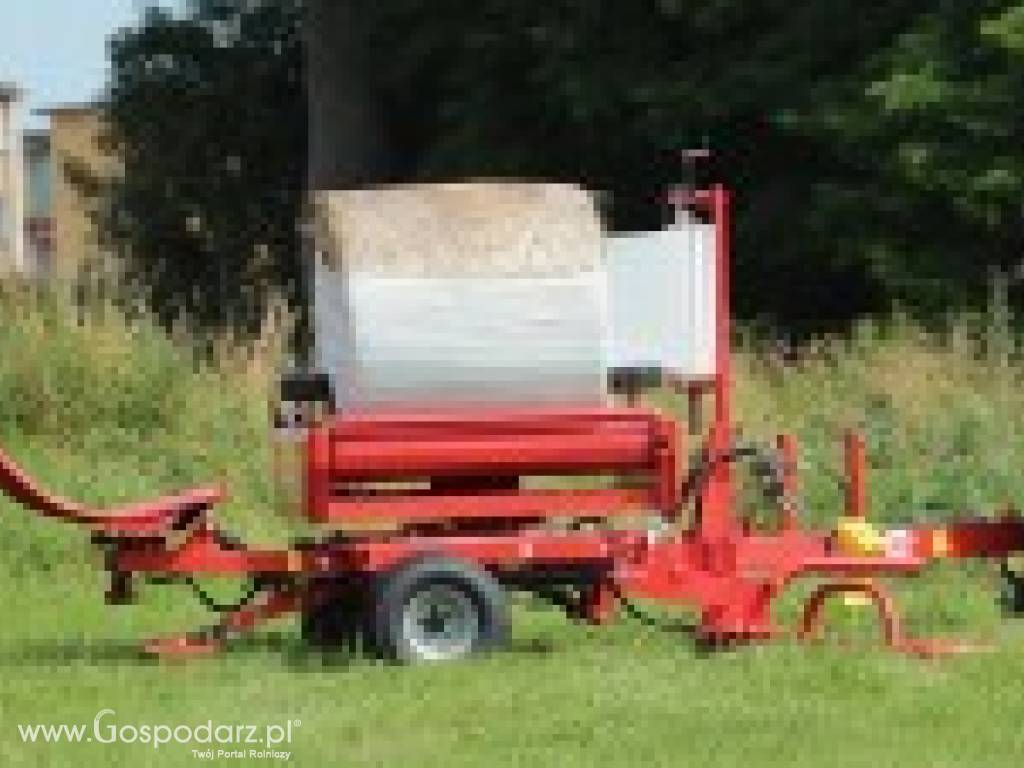

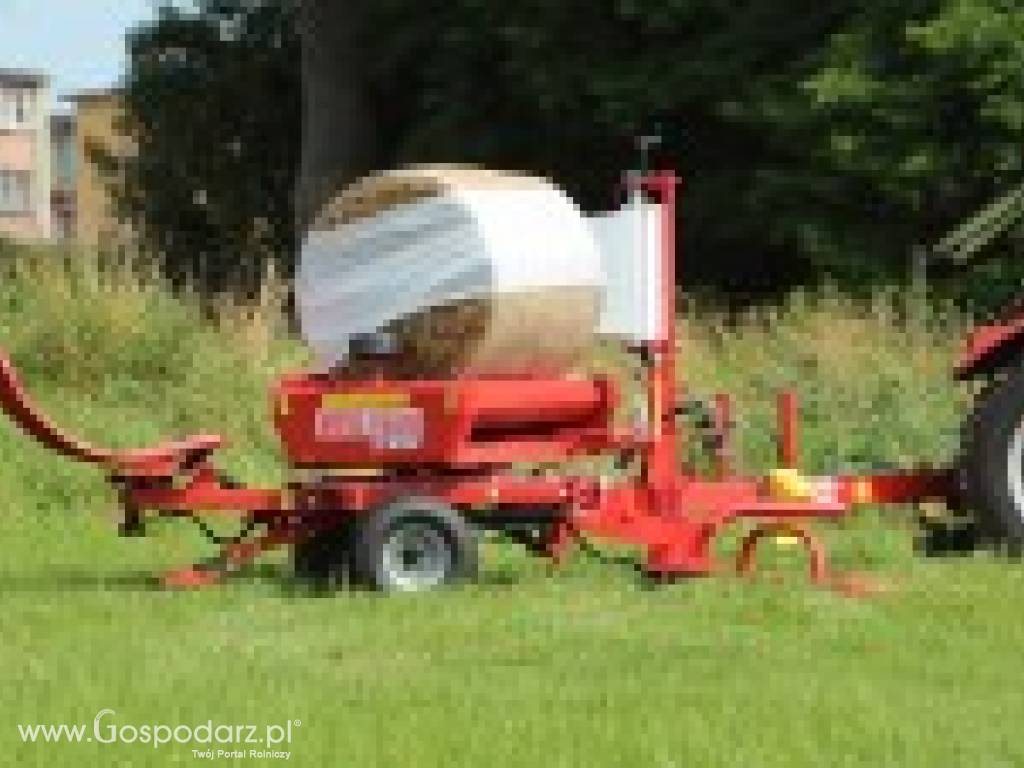

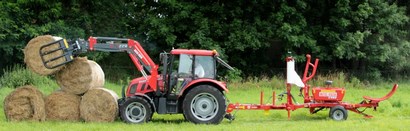

Owijarka samozaładowcza Z593 posiada przedni chwytak załadowczy, zapewniający szybką i efektywną pracę w linii pracy prasy zwijającej (wzdłuż pola a nie jak pozostałe typy owijarek – w poprzek pola). Urządzenie występuje w dwóch wersjach: z możliwością sterowania mechanicznego lub elektronicznego.
Proces zbioru i owijania odbywa się w czasie przejazdu do następnej beli lub do miejsca składowania, przez co zwiększa się wydajność pracy. Maszyna wyposażona jest w urządzenie odcinająco-chwytające folię, dzięki któremu ingerencja użytkownika wymagana jest tylko przy zakładaniu nowej rolki folii. Po zakończeniu procesu owijania, bela delikatnie stawiana jest na denku poprzez hydraulicznie sterowany stawiacz bel, co redukuje ryzyko uszkodzenia folii.
Wyposażona w nowoczesny uniwersalny podajnik na folię o szerokości 500 mm i 750 mm.
Specjalna konstrukcja czterech wałów obrotowych zapobiega ślizganiu się beli podczas owijania.
Bezpośrednie przekazanie napędu na specjalne łożysko wieńcowe stołu obrotowego, powoduje cichą pracę maszyny oraz niezawodną eksploatację w porównaniu do przekładni łańcuchowych.

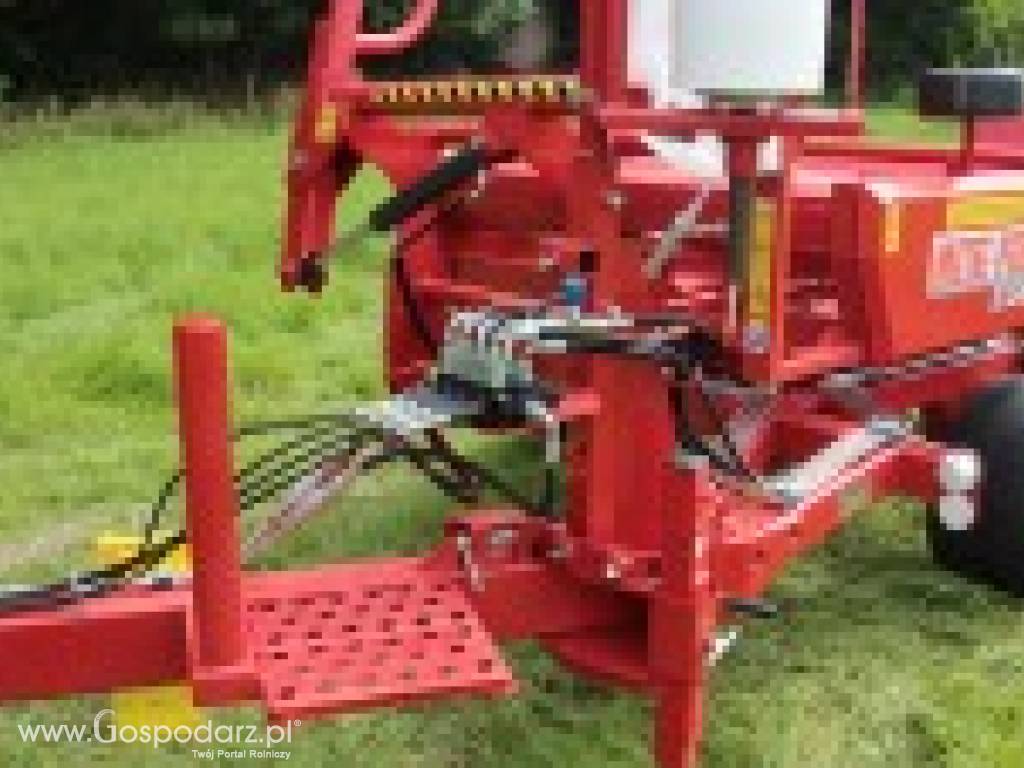

Sterowanie odbywa się z kabiny ciągnika poprzez dźwignie sterujące hydrauliką czterosekcyjną wyposażoną w linki Bowdena.
Owijarka posiada programowalny licznik, wskazujący aktualną ilość owinięć beli, czasu pracy, ilości bel, średniej ilości bel w ciągu godziny. Licznik posiada możliwość niezależnej pracy na trzech polach.







Lp. Typ Z593-00 Z593-0E
  Charakterystyka beli
1 Średnica owijanych bel [mm] 1000-1200 1000-1200
2 Długość owijanych bel 1200 1200
3 Maksymalna masa beli [kg] 800 800
4 Czas owinięcia beli [min] ok. 1,3/2 ok. 2
5 Szerokość folii [mm] 500/750 500/750
  Charakterystyka maszyny
6 Liczba obrotów stołu przy folii 500 mm / 750 mm [obrót] 16/24 16/24
7 Sposób załadunku bel samoczynny ramieniem załadowczym samoczynny ramieniem załadowczym
8 Sposób rozładunku bel samoczynny zespołem wyładunku samoczyny zespołem wyładunku
9 Napęd maszyny hydrauliczny hydrauliczny
10 Rozstaw kół [mm] 2000 2000
11 Rozmiar kół 26,5×14.00-12 26,5×14.00-12
12 Ciśnienie w ogumieniu [bar] 1,7 1,7
  Wymiary gabarytowe
13 Długość [mm] 5220 5220
14 Szerokość [mm] 2200 2390
15 Wysokość [mm] 2500 2600
  Wymagania dotyczące ciągnika
16 Sposób łączenia z ciągnikiem przyczepiana przyczepiana
17 Agregowanie z ciągnikiem poprzez zaczep rolniczy zaczep rolniczy
18 Moc ciągnika [kW] min. 30 min. 30
19 Zalecana wydajność pompy ciągnika [l/min] 22 22
20 Wymagane ciśnienie układu hydrauliki siłowej ciągnika [MPa] 14 14
21 Maksymalna prędkość transportowa [km/h] 15 15
  Masa
22 Owijarki [kg] 1250 1250
  Instalacja elektryczna
23 Oświetlenie maszyny zgodnie z wymaganiami kodeksu drogowego zgodnie z wymaganiami kodeksu drogowego
24 Napięcie instalacji elektrycznej [V] 12 12
  Wyposażenia
25 Automatyczny odcinacz folii V V
26 Podajnik folii V V
27 Licznik owinięć V V
28 Stopka podporowa V V
29 Pozycja kół do transportu V V
30 Hydrauliczny stawiacz bel V
31 Automatyczny odcinacz folii napędzany hydraulicznie
32 Czujnik zerwania folii
EFEKTYWNOŚĆ: praca wzdłuż linii pracy prasy zwijającej a nie w poprzek
WYDAJNOŚĆ: zbiór i owijanie odbywa się w trakcie przejazdu do kolejnej beli
MINIMALNA INGERENCJA OPERATORA: w pełni zautomatyzowany proces ogranicza obsługę wyłącznie do wymiany rolki folii
ŁATWE STEROWANIE: owijarka może być sterowana hydraulicznie za pomocą rozdzielacza z dźwigniami znajdującymi się w kabinie ciągnika lub rozdzielacza hydraulicznego

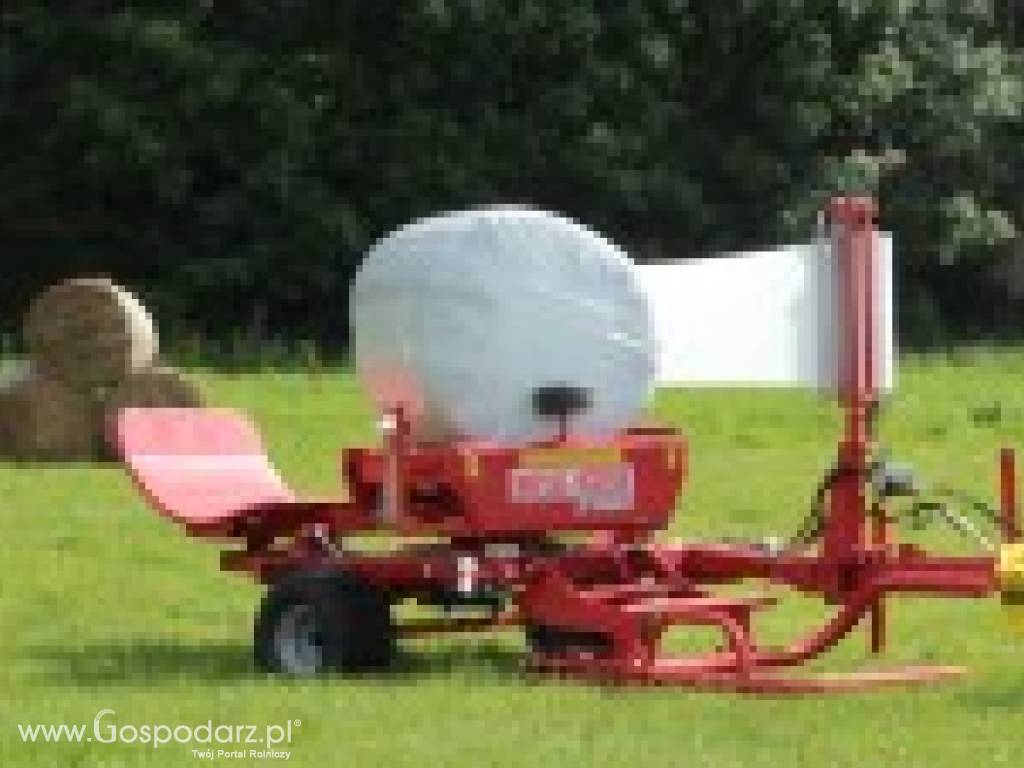

MINIMALNE RYZYKO USZKODZENIA FOLII: po owinięciu bela jest stawiana na denku przy pomocy hydraulicznego stawiacza bel
WYGODA: urządzenie wyposażono w zasobniki na dwie dodatkowe rolki folii
UNIWERSALNE ROZWIĄZANIA: praktyczny i uniwersalny podajnik pozwala na stosowanie folii w dwóch popularnych rozmiarach: 500 mm i 750 mm
MNIEJSZE RYZYKO ŚLIZGANIA BEL: cztery wały obrotowe zmniejszają ryzyko ślizgania się beli w trakcie owijania
PRAKTYCZNE I WYGODNE: regulowana, przegubowa stopa podporowa stawiacza bel pozwala na dostosowanie wysokości z jakiej ma być stawiana bela
CICHA I BEZAWARYJNA PRACA: technologia przekazania napędu na łożysko wieńcowe gwarantuje cichą i niezawodną pracę
PROSTE STEROWANIE: obsługa maszyny odbywa się przy pomocy dźwigni sterujących wprost z kabiny ciągnika
WSZYSTKO POD KONTROLĄ: licznik pozwala operatorowi kontrolować ilość owinięć folii, sprawdzić czas pracy czy średnią liczbę bel owiniętych w trakcie godziny. Licznik można zaprogramować niezależnie dla pracy na trzech polach

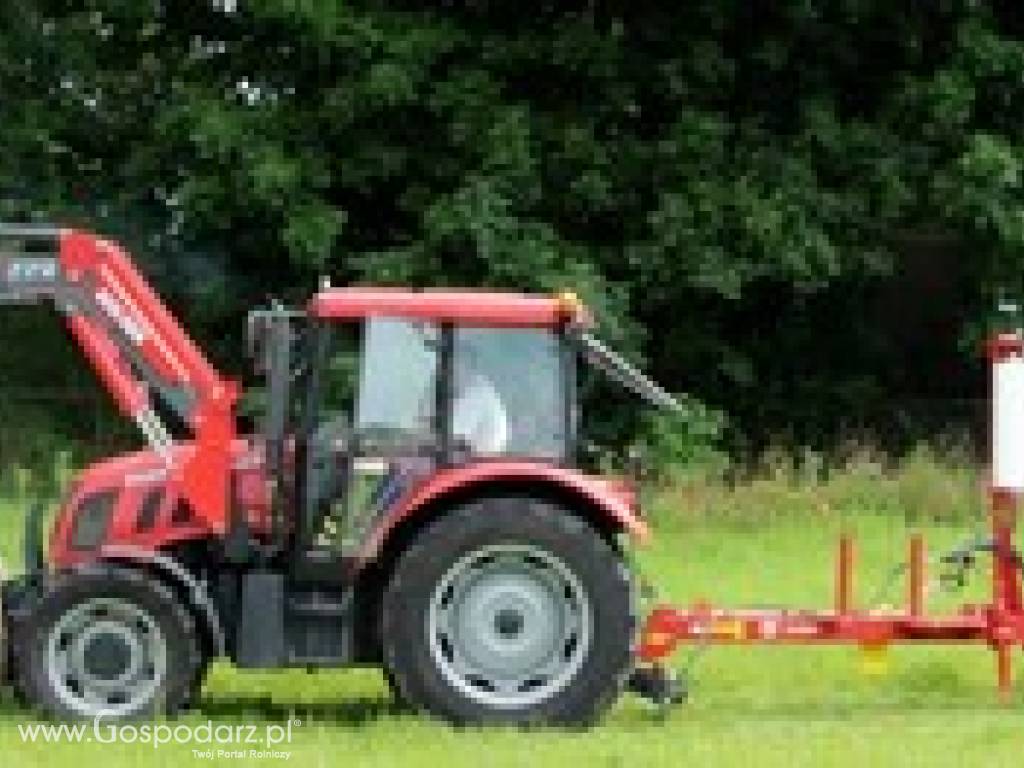

UNIWERSALNY ZACZEP: maszynę można podłączyć przy pomocy dyszla z regulowaną wysokością z zaczepem rolniczym
PRACUJ LUB TRANSPORTUJ: możliwość przestawienia maszyny w tryb pracy lub położenie transportowe

Owijarka sterowana mechanicznie

Owijarka sterowana elektronicznie
