Szczegółowy opis

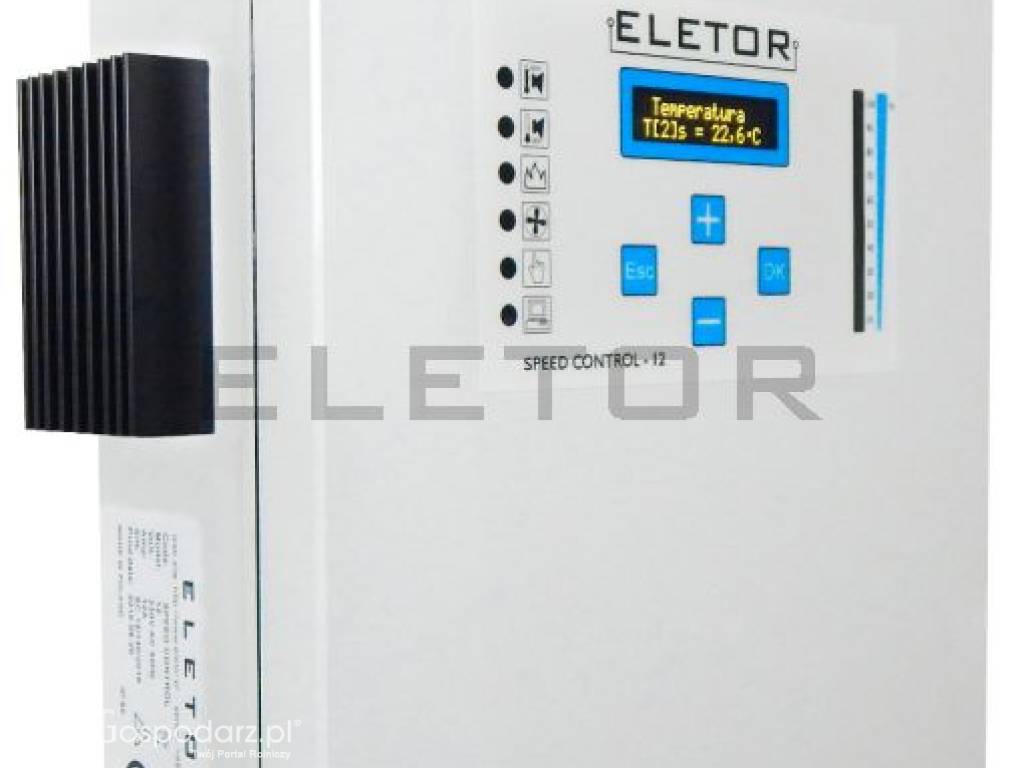

terownik klimatu - wentylacji o maksymalnym obciążeniu do 12A Alternatywne oznaczenia produktu: SC-12 SW-12 SPEED CONTROL 12 Charakterystyka

Cyfrowe urządzenie pomiarowo-sterujące przeznaczone do sterowania wentylacją, systemem klap wlotowych oraz dogrzewaniem w pomieszczeniach hodowlanych. Zapewnia stabilną temperaturę w pomieszczeniu poprzez płynną regulację obrotów wentylatora.

Opis

Mikroprocesorowy sterownik mikroklimatu należący do serii SPEED COONTROL. Wszechstronność urządzenia gwarantuje bogata ilość wejść/wyjść układu oraz intuicyjne oprogramowanie w języku polskim oraz angielskim. Program sterownika poza podstawowymi nastawami temperatur, przewietrzania, dogrzewania, poziomów min./max. wentylacji i alarmów, umożliwia testowanie oraz zapis kalibracji urządzeń wykonawczych współpracujących ze sterownikiem.

Parametry i cechy: Wentylacja I grupy: max. prąd wyjścia płynnej regulacji 12A, zabezpieczenie termiczne układu, łagodny rozruch wentylacji – soft start z pełną regulacją 3 czasów (narastania,100%, opadania), przekaźnik "bypass" obejściowy przy pełnym wysterowaniu wentylacji, kalibracja minimalnego i maksymalnego poziomu wentylacji, oraz pasma zabronionego, program oszczędzania energii z systemem klap otwieranych z wyprzedzeniem - grawitacyjna wentylacją. Wentylacja II grupy, separowany styk do 3A. Dogrzewanie, separowany styk do 3A Wyjścia alarmowe NO i NC: sygnalizacja zaniku zasilania, sygnalizacja przekroczonego progu temperatury min. lub max., sygnalizacja uszkodzenia czujnika, sygnalizacja przeciążenia, wbudowany sygnalizator akustyczny. Niezależne 3 wyjścia 0..10V: współpraca z modułami rozszerzeń mocy, falownikami lub energooszczędnymi wentlatorami BLDC sterowanie systemem klap dolotowych i przepustnic kominowych, regulacja ogrzewaniem o zmiennej wydajności. Dwa wejścia analogowe do pomiaru temperatury. Cyfrowy port do pomiaru temperatury (do 4 czujników). Dwa wyjścia przekaźnikowe funkcyjne (do wyboru): współpraca z siłownikami wlotów powietrza oparymi na silniku rewersyjnym lub 3~400V, III i IV grupa wentylacji lub zraszanie. Dwa wejścia analogowe 0-10V. Zasilanie do potencjometru windy DC 10V. Zasilanie dodatkowe DC 12V. Możliwość współpracy z komputerem do 1200m. Moc pobierana przez układ <10W. Hermetyczna obudowa IP65. Napięcie zasilania 230VAC 50Hz. Zasada działania

Głównym zadaniem sterownika wentylacji SC-12 jest utrzymanie temperatury w pomieszczeniu hodowlanym na poziomie ustalonym przez hodowcę. Wytworzony mikroklimat przekłada się na duże przyrosty trzody chlewnej lub drobiu. Zwierzęta hodowlane nie tracą energii pobranej z paszy na ogrzanie organizmu lub w przypadku wysokich temperatur nie zmniejszają poboru paszy. Należy pamiętać, że sterownik jest jedynie narzędziem, które ma pomóc w zapewnieniu optymalnych warunków klimatycznych w pomieszczeniu hodowlanym. Nadrzędną jednak rolę w tym procesie pełni hodowca, który powinien dostosowywać ustawienia urządzenia do zmieniających się warunków klimatycznych panujących na dworze, a przede wszystkim do wymagań zwierząt w budynku inwentarskim oraz monitorować stan pracy urządzenia za pomocą centralki alarmowej.

Podłączenia sterownika

Na poniższym rysunku przedstawiono różne możliwości połączenia sterownika wentylacji SC-12.

Sterownik wentylacji SC-12 symboliczny schemat możliwości połączenia wentylacji w budynku inwentarskim Rys. 1. Schematyczne połączenie sterownika wentylacji SC-12.

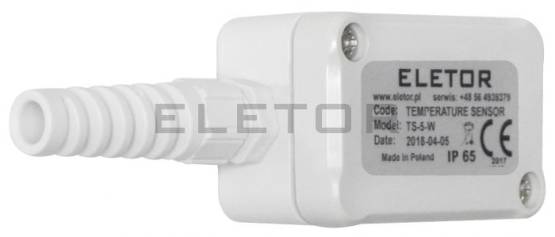

Czujnik temperatury TS5 zawarty w zestawie.
