NOWY Ładowacz hydrauliczny widłowy tył DO CIĄGNIKA

NOWY Ładowacz widłowy
DO CIĄGNIKA

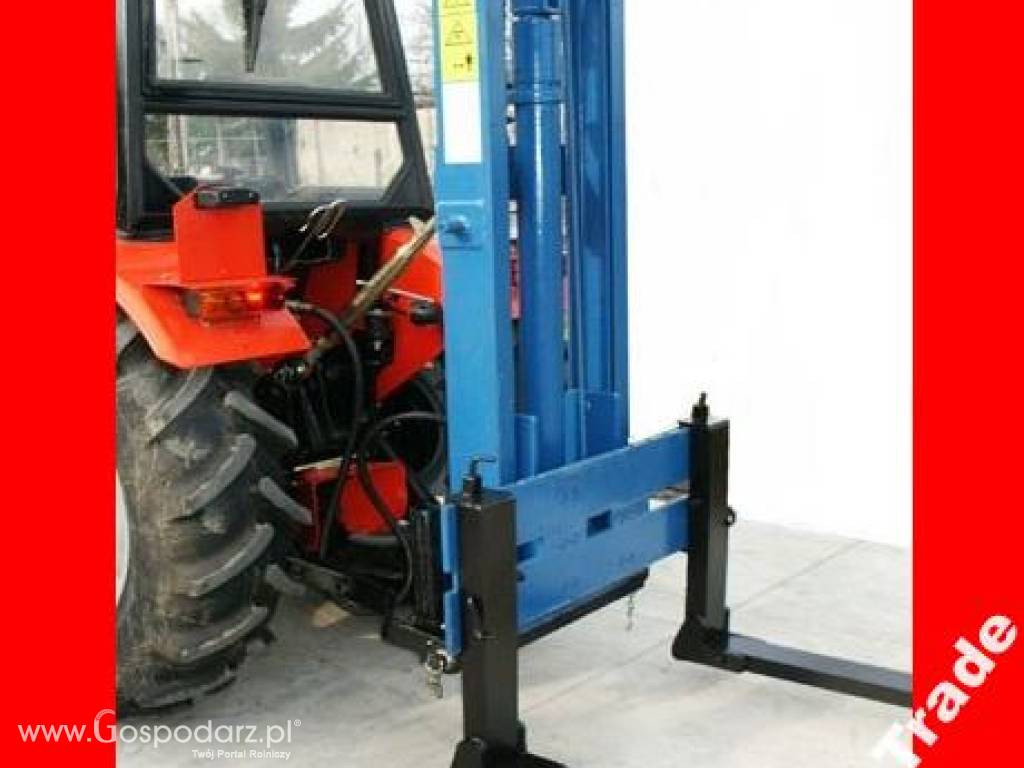

Ładowacz hydrauliczny widłowy PHW-240/T montowany na ciągniku służy do załadunku i wyładunku towarów umieszczonych w skrzyniopaletacch, paletach i pojemnikach oraz do transportu tych towarów na niewielkie odległości.

Ładowacz hydrauliczny widłowy PHW-240/T do ciągników (0.6 - 0.9T) na tył mocujemy na trzypunktowym układzie zawieszenia posiadających wyjście na hydraulikę zewnętrzną (siłownik jednostronnego działania). Maksymalna wysokość podnoszenia wynosi 2,2m. Maksymalny udźwig ładowacza - 600 kg.

Ładowacz hydrauliczny widłowy składa się z dwóch zasadniczych zespołów: mechanizmu podnoszenia i ramy ładowacza oraz poprzeczki do belek trzypunktowego układu zawieszenia ciągnika. W skład mechanizmu podnoszenia wchodzą: prowadnica zewnętrzna, wewnętrzna, płyta widłaka, widły podbierające, cylinder nurnikowy i linka podnoszenia. W skład ramy wchodzą: konstrukcja stalowa ramy, wsporniki (lewy i prawy) i cylinder tłokowy dwustronnego działania. Elementy do montażu instalacji hydraulicznej dostarczane są w oddzielnej skrzyni.

Ładowacz zasilany jest z układu hydrauliki zewnętrznej ciągnika a do jego podłączenia wykorzystuje się wyjścia zewnętrzne. Sterowanie odbywa się za pomocą rozdzielacza hydraulicznego umieszczonego na tylnym błotniku ciągnika. Do odchylania prowadnicy służy cylinder tłokowy zamocowany poziomo w dolnej części ramy. Zasada działania wszystkich typów ładowaczy jest taka sama. Różnią się one jedynie sposobem mocowania do wspornika osi przedniej ciągnika, podłączeniem rozdzielacza do zewnętrznego układu hydraulicznego oraz długością przewodu hydraulicznych.

Parametry techniczne Wymiary gabarytowe (dł. x szer. x wys.) [mm] - ? x 960 x 1760 Masa [kg] - 220 Max. udźwig [kg] - 600 Max. wysokość podnoszenia [mm] - 2200 Rozstaw wideł [mm] - 260-900 (regulowany) Typ współpracującego ciągnika - 0,6-0,9T (siła uciągu) Sposób agregatowania - Zawieszany na TUZ ciągnika
