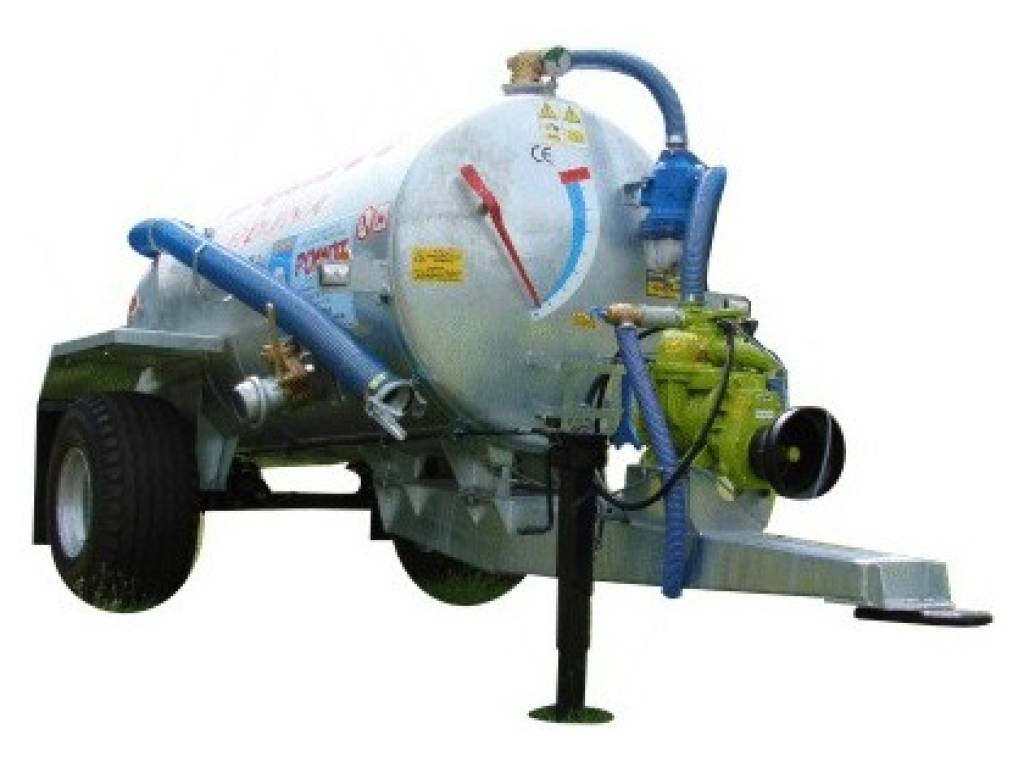

Wóz ascenizacyjny 2500 L - POMOT

1. Zbiornik 2500 Litrów - konstrukcja samonośna jednoosiowa


Dennica zbiornika o średnicy O1100mm
Zbiornik wykonany z blachy 5 mm wyższej jakości
Zbiornik obustronnie ocynkowany ogniowo z dodatkową pasywacją
Podwójny spaw zbiornika z zewnątrz i wewnątrz
Wzmocnione podpory pod dyszel i oś jezdną.
Tylny właz o średnicy O500mm (pokrywa włazu na zawiasie)
Wskaźnik napełnienia - system pływakowy ze wskaźnikiem
Górny króciec przelewowy w najwyższym punkcie zbiornika na zawór przelewowy
Króciec spustowy z zaworem 11/2” - w najniższym punkcie zbiornika
Uchwyt na pojemnik oleju na przedniej dennicy



2. Konstrukcja wozu samonośna.

Dyszel zamontowany na podporach pod zbiornikiem
Dyszel ocynkowany ogniowo.
Zaczep wymienny - obracany
Sprzęganie z ciągnikiem za pomocą zaczepu hitch na wysokości 400mm
Mechanicznie regulowana ocynkowana stopka podporowa - obrotowa
Podstawa pod kompresor MEC lub KD



3. Zestaw kołowy jednoosiowy, dwa koła

Oś 1500mm , ?70mm, nośność 7500kg dla 40km/h
Hamulce osi 300 x 60
Ogumienie (koła) - wg wersji STANDARD 11,5/80 x 15,3
Błotniki ocynowane z chlapaczami.
Układ hamulcowy pneumatyczny
Dwa siłowniki hamulcowe umieszczone nad osią
Szybkozłącze układu pneumatycznego -hamulcowego
Hamulec ręczny postojowy.



4. Sprężarka

Wydajność 3600 ltr./min – przepływność powietrza
Czas napełniania 4 minuty.
Ciśnienie 1,5 bar.
Napęd 540 obr/min.
Zabezpieczenie przed przelaniem za pomocą zaworu dwukulowego na szczycie zbiornika oraz syfon z wziernikiem i zaworem spustowym
Manowakuometr
Dwa zawory bezpieczeństwa, nadciśnieniowy 0,05 Mpa oraz podciśnieniowy -0,05 Mpa.
Odolejacz – mokry filtr powietrza, tłumik wyciszający pracę kompresora o -15dB



5. Króćce ssawne 4” o średnicy 110mm

Główny króciec spustowy w pokrywie tylnego włazu 4” wyposażony w zasuwę hydrauliczną 4” - otwierana z kabiny ciągnika - przewód z eurozłączem.
Z przodu z lewej strony - króciec wyposażony w zawór czerpalny 3/4”
Z tyłu króciec - zaślepiony, przygotowany pod montaż zasuwy ręcznej.



6. Instalacja elektryczna 12V i oświetleniową wymagana przez przepisyruchu drogowego i homologację.

Przednie lampy obrysowe- białe i odblaskowe
Tylne lampy obrysowe - czerwone i odblaskowe.
Tylne światła drogowe z kierunkowskazami.
Boczne światła odblaskowe - pomarańczowe
Przewód ze złączem 7 - pinowym



7. Wąż 4” (O 110)

a. Uchwyty na wąż ssawny – 5 szt.
b. Wąż z koszem ssącym- chroniący przed zassaniem dużych elementów.
c. Długość węża ssawnego 6mb.
d. Złącza węża kulowe typu włoskiego - typ D.

8. Urządzenie rozlewające – łyżka rozlewająca profilowana wzór POMOT 94, szerokość rozlewania do 14 m.


9. Świadectwo homologacji - umożliwiające rejestrację oraz poruszanie sie po drogach publicznych z prędkością do 40km/h

10. Piktogramy.
11. Deklaracja zgodności WE/ ZNAK CE
12. ZnakISO 9001:2008
13. ZnakKRUS
14. Wałek przekaźnika mocy
