Agregaty podorywkowe Brodnica 1 HUZAR - U753/L

1. Przeznaczenie

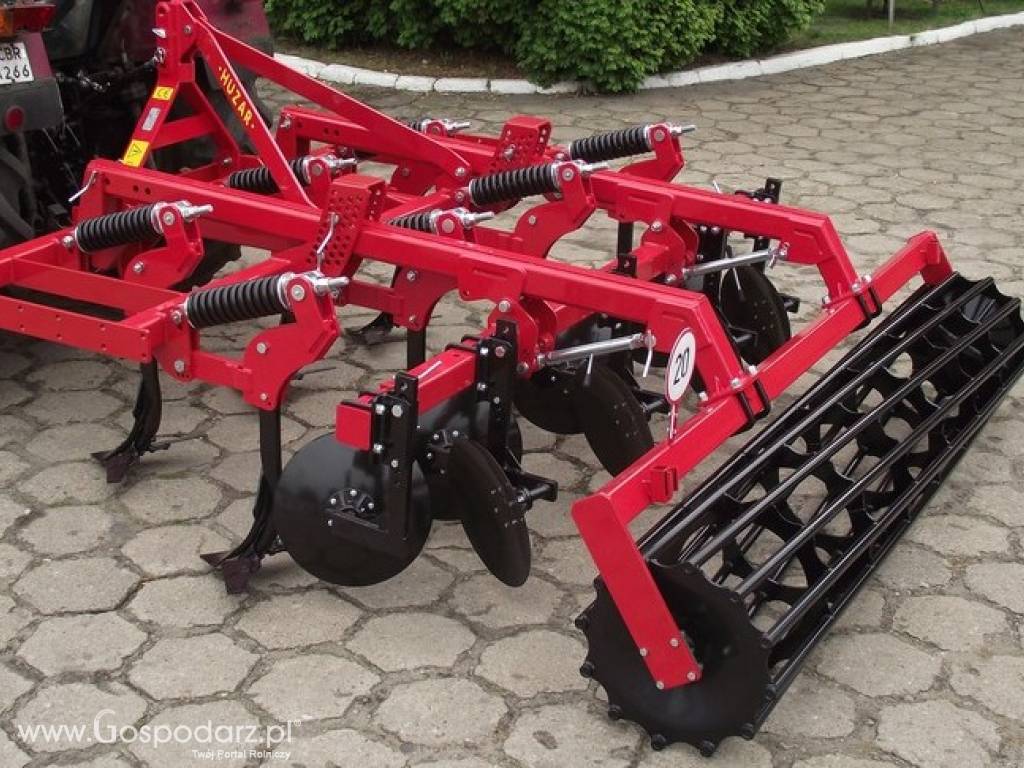

Konstrukcja oparta na dwu-belkowym kultywatorze z talerzami niwelującymi zamontowanymi na podłużnicach wału, co umożliwia zmianę głębokości pracy talerzy wraz ze zmianą ustawienia wału.

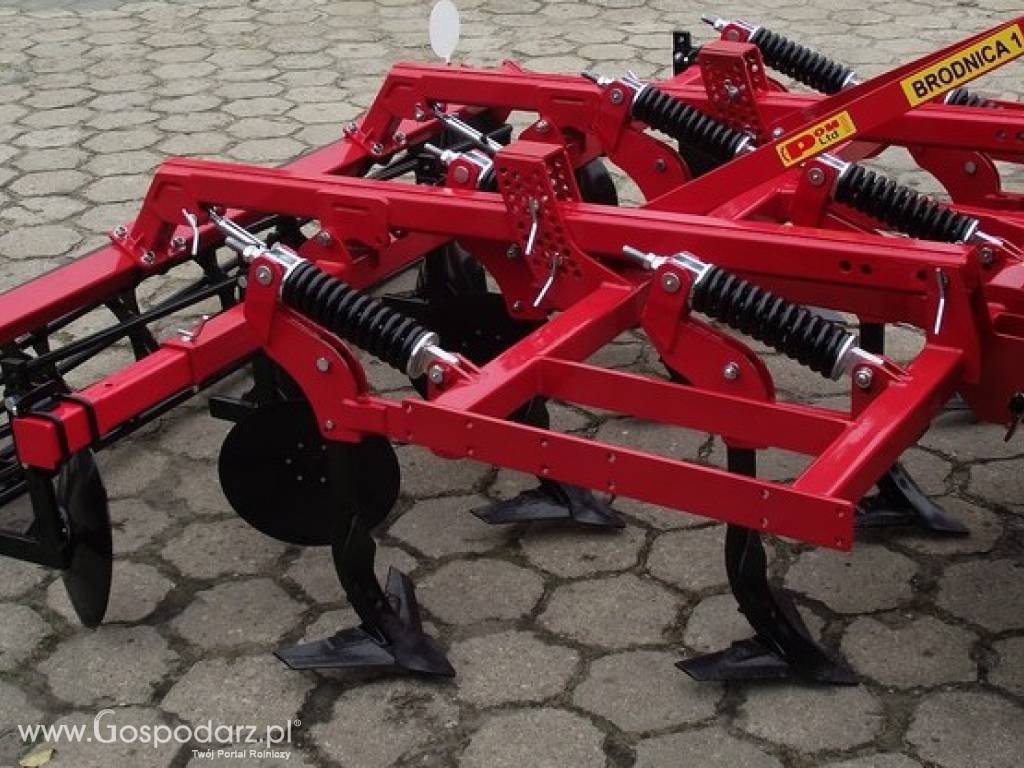

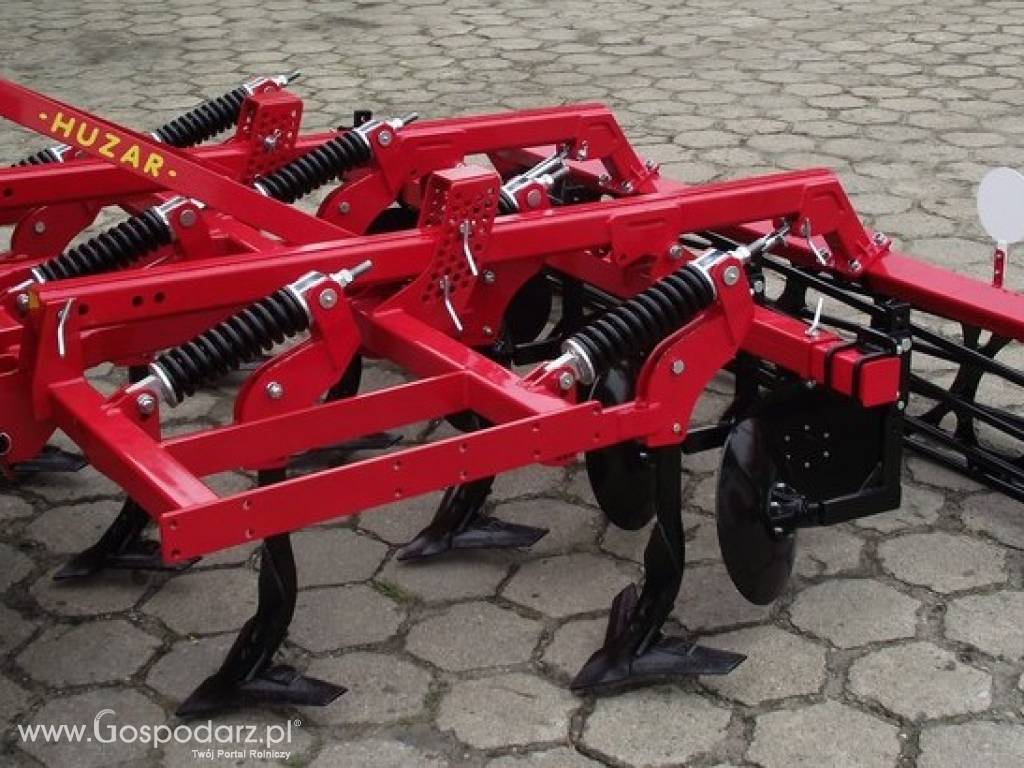

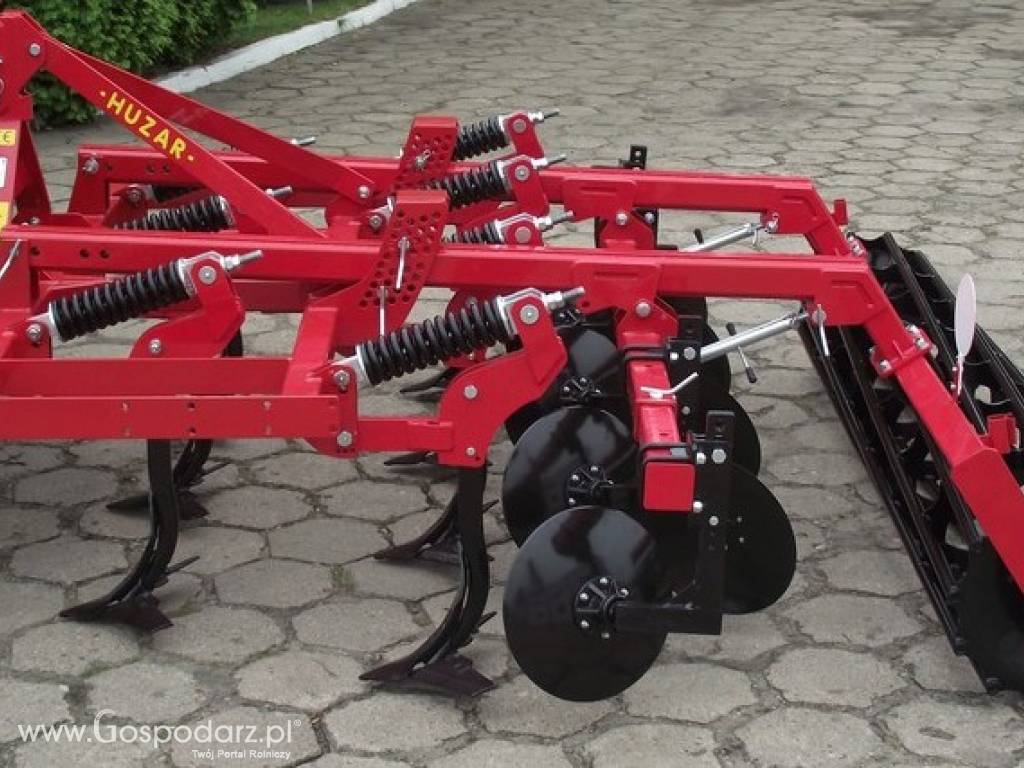

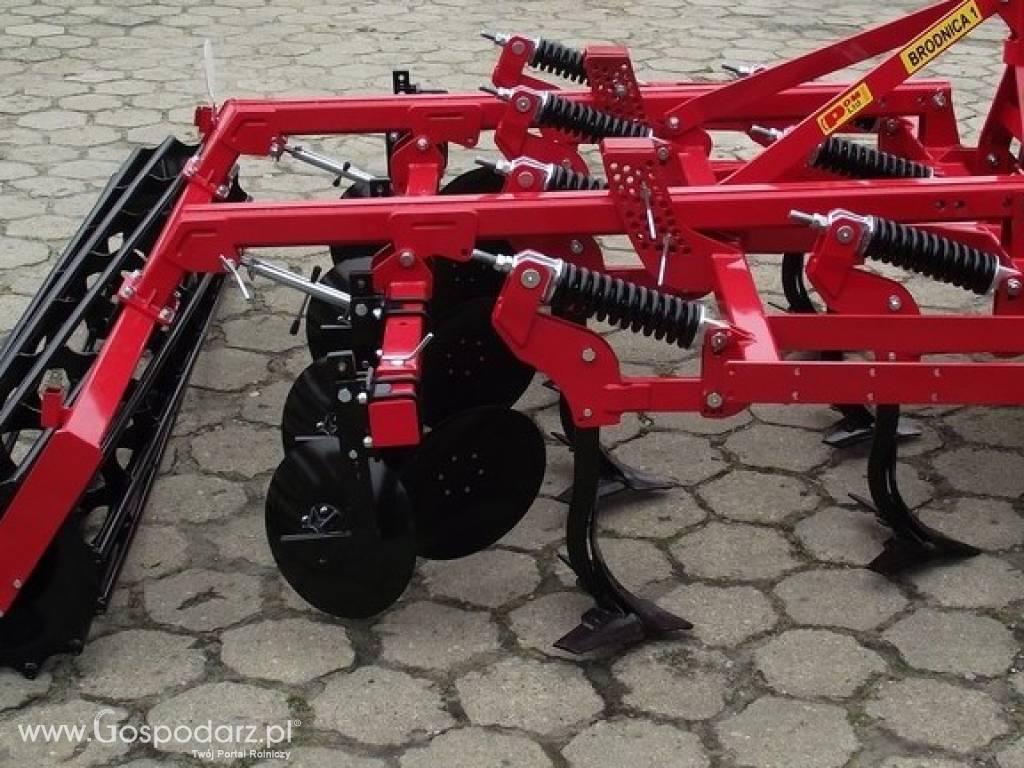

Agregaty podorywkowe służą do uprawy pożniwnej ściernisk. Zęby robocze z podcinaczami mocowane na dwóch belkach mogą być wyposażone w redlice dwusercowe lub typu Lemken i zabezpieczenia przeciw przeciążeniom kołkowe (K) lub sprężynowe (S). Wszystkie modele wyposażone są standardowo w wał rurowy R540 lub opcjonalnie do wyboru w/g tabeli (pkt.3). Pomiędzy zębami, a wałem talerze niwelujące zamontowane na podłużnicach wału, co umożliwia zmianę głębokości pracy talerzy wraz ze zmianą głębokości roboczej, oraz dodatkowa możliwość regulacji poziomej talerzy.



2. Wyposażenie podstawowe

zęby z redlicami 2-sercowymi zabezpieczenie kołkowe (K) lub sprężynowe (S) wał rurowy R540/12   3. Wyposażenie dodatkowe lub opcjonalne redlice systemu Lemken zgrzebło do słomy wał tylny do wyboru w/g tabeli (pkt.5)



4. Charakterystyka techniczna





2. Charakterystyka techniczna
Wyszczególnienie J.m.
U753/2

DNW

2,1
U753/2,6

DNW

2,6
U753/3

DNW

3,0
U753/7

DNW

3,7
U753/8

DNW

4,5
U753/9

DNW

5,3
Przeznaczenie - Podorywka
Zespoły robocze - Kultywator + talerze niewlujące + wał strunowy
Szerokość robocza m 2,1 2,6 3,0 3,7 4,5 5,3
Głębokość robocza max m 0,20
Ilość zębów kultywatora szt 5 6 7 9 11 13
Zapotrzebowanie mocy KM 115 130 150 180 200 260

Masa:

- z zabezp. kołkowym

- z zabezp. sprężynowym kg

770

830

840

980

940

1165

1400

1735

1760

2180

1990

2490

  2. Charakterystyka techniczna
Wyszczególnienie J.m.
U753/2

DNW

2,1
U753/2,6

DNW

2,6
U753/3

DNW

3,0
U753/7

DNW

3,7
U753/8

DNW

4,5
U753/9

DNW

5,3
Przeznaczenie - Podorywka
Zespoły robocze - Kultywator + talerze niewlujące + wał strunowy
Szerokość robocza m 2,1 2,6 3,0 3,7 4,5 5,3
Głębokość robocza max m 0,20
Ilość zębów kultywatora szt 5 6 7 9 11 13
Zapotrzebowanie mocy KM 115 130 150 180 200 260

Masa:

- z zabezp. kołkowym

- z zabezp. sprężynowym kg

770

830

840

980

940

1165

1400

1735

1760

2180

1990

2490

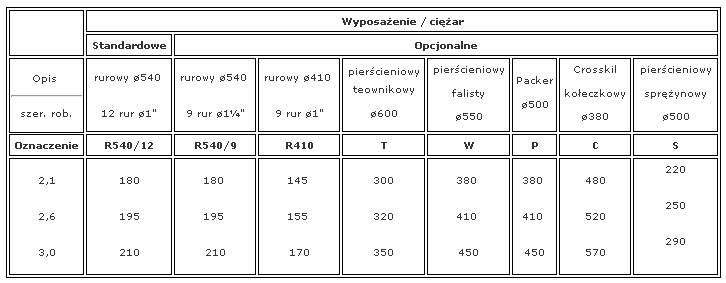

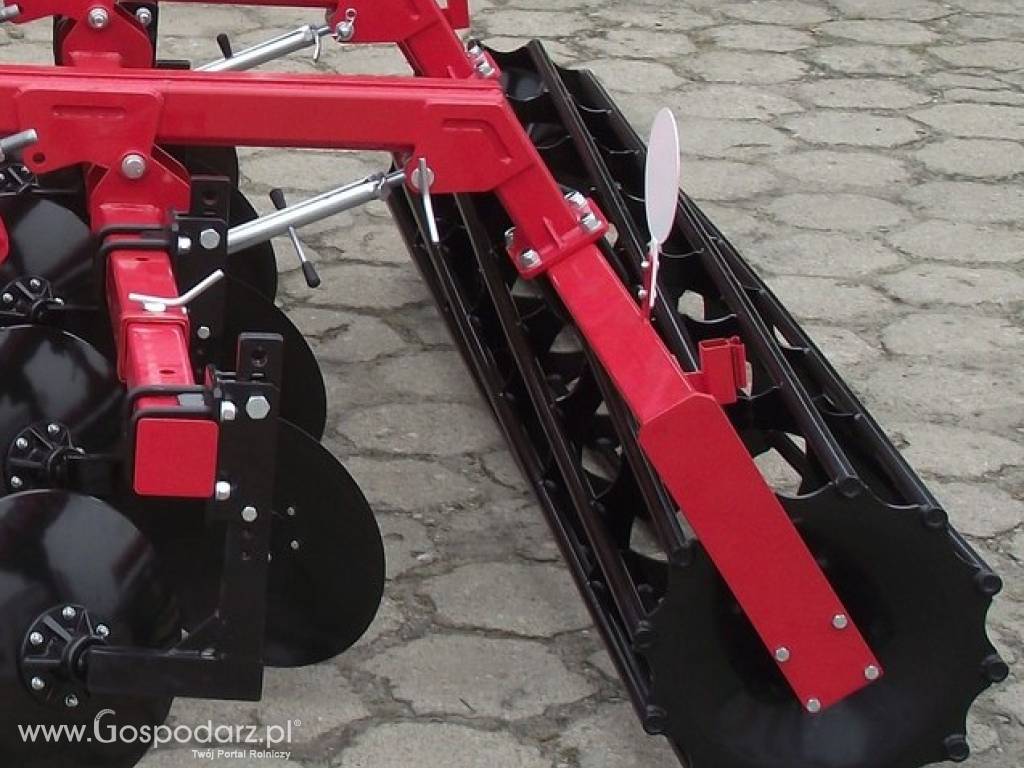

5. Wały tylne
