Owijarka bel SIPMA OR 7532 DIANA

Oferent

Oferent: SIPMA S.A.

Budowlana 26, 20-469 Lublin
woj. Lubelskie

Kontakt: (+48) 81 74 45 071

Produkt

Data dodania: 2013-06-19 10:51:58

Ostatnia aktualizacja: 2016-02-03 10:03:58



Zadaj pytanie

Szczegółowy opis

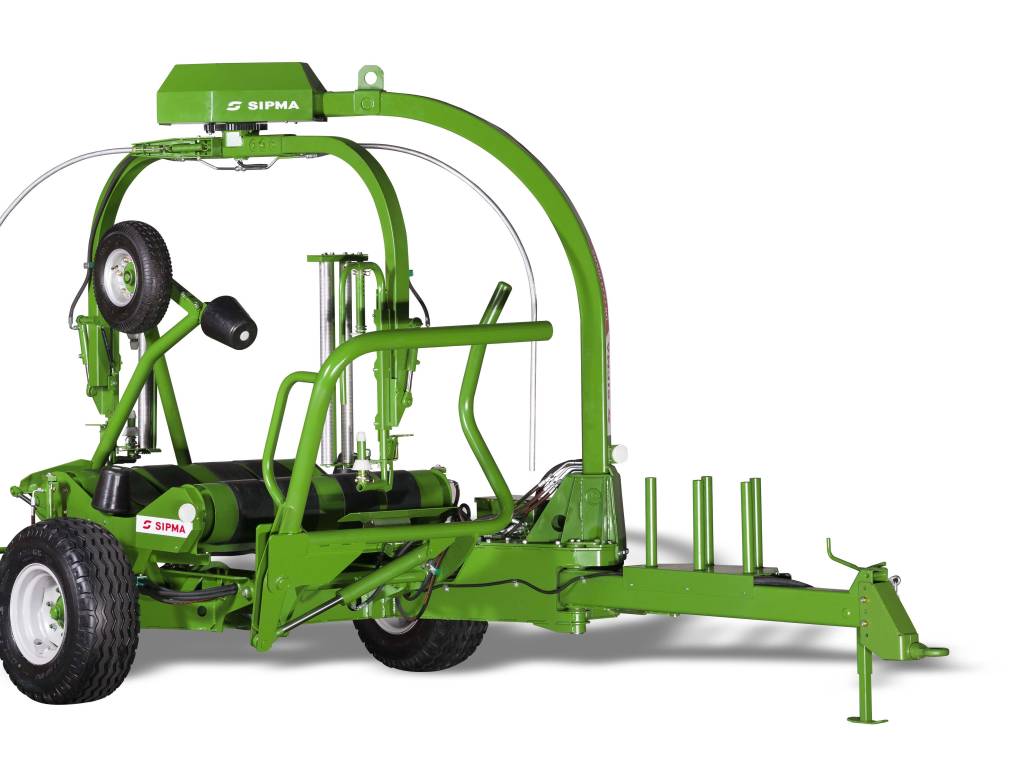

Owijarka bel SIPMA OR 7532 DIANA jest w pełni zautomatyzowaną maszyną samozaładowczą, zaczepianą do ciągnika. Pracuje ona m.in. w unikalnym systemie 3D (oprócz konwencjonalnego), umożliwiającym zmniejszenie zużycia folii o ok. 25%. Posiada pełną automatykę całego procesu owijania, którą zapewnia komputer pokładowy kompatybilny ze standardem ISOBUS, z możliwością wcześniejszego zaprogramowania parametrów cyklu pracy.

Owijarka daje użytkownikowi wybór między:

maksymalną szybkością owijania, minimalnym zużyciem folii.

Możliwości komputera pokładowego:

ręczne lub w pełni automatyczne obsługiwanie owijarki, bieżąca obserwacja procesu owijania (licznik ilości owinięć), pomiar ilości owiniętych bel, pomiar czasu pracy urządzenia [h]
z dokładnością do 1 minuty, pomiar uzyskanej wydajności [ha/h], pomiar wielkości pracy na pięciu niezależnych programach (polach) - niezależne obliczanie ilości owiniętych bel, czasu pracy, osiągniętej wydajności, zaprogramowanie ilości owinięć (w zależności od tego jakiej używamy folii do owijania możemy zaprogramować ilość owinięć, po przekroczeniu której kończy się cykl owijania), wyświetlanie stanu czujników (ponieważ czujniki najbardziej narażone są na uszkodzenia mechaniczne, mamy możliwość szybkiej oceny sprawności ich działania i ewentualnego usunięcia usterki we własnym zakresie poprzez wymianę uszkodzonego czujnika, bez potrzeby wzywania serwisu), duży ciekłokrystaliczny wyświetlacz graficzny obrazuje aktualne parametry pracy, płynna regulacja prędkości obrotowej ramion
w czasie pracy, programowanie prędkości unoszenia i opadania łapy załadowczej, kontrola podawania folii - dodatkowe czujniki folii wstrzymują proces owijania beli
w przypadku jej zerwania lub zakończenia, kontrola stanu zanieczyszczenia filtra oleju, wyświetlanie sumy owiniętych bel od momentu zainstalowania na owijarce, ustawianie ceny za usługowe owinięcie jednej beli dla wybranego pola (programu), wyświetlanie na ekranie informacji dotyczących pracy w całym bieżącym sezonie. Sumowanie wartości danych ze wszystkich pól (programów), na których odbywała się praca owijarki (ilość bel owiniętych w całym sezonie, całkowity czas pracy w sezonie, wydajność osiągnięta w sezonie).

Układ technologiczny "przód-tył" umożliwia pracę w kierunku „za prasą”, zapewnia szybki załadunek beli, owijanie folią w czasie przejazdu do następnej beli oraz sprzęgnięcie owijarki z prasą, zapewniając jednoczesne zwijanie i owijanie beli w jednym przejeździe roboczym.

Konstrukcja owijarki SIPMA OR 7532 DIANA pozwala poza owijaniem „konwencjonalnym” również na owijanie bel w dwóch płaszczyznach - tzw. owijanie 3D. Efekt ten uzyskuje się poprzez pochylenie podajników folii. Wynikiem takiego sposobu owijania bel jest oszczędność folii na poziomie ok. 25%.


Szybkość owijania

Użytkownik ma do wyboru dwie techniki owijania bel:

owijanie konwencjonalne 2D -  cykl owijania trwa ok. 30 sek. - a do owinięcia beli wystarczy tylko 8 obrotów ramion. Owijanie 2D daje możliwość oszczędzenia czasu pracy. owijanie 3D - cykl owijania trwa ok. 50 sek. i realizowany jest w dwóch etapach: owijanie obwodowe przy poziomym położeniu podajników folii i owijanie powierzchni bocznych (denek beli) przy pionowym położeniu podajników folii. Owijanie 3D jest bardziej pracochłonne ale pozwala zmniejszyć zużycie foli o ok. 25%.

Zużycie folii na belę. Podczas owijania „konwencjonalnego” używane jest ok. 60 m folii, natomiast podczas owijania 3D wartość ta maleje do ok. 45 m.

Sterowanie oparte na standardzie ISOBUS należy do standardowego wyposażenia owijarki, zapewnia w pełni automatyczną pracę maszyny i pełen nadzór nad wszystkimi parametrami jej pracy.

Stawiacz bel umożliwia stawianie bel na denku, co zabezpiecza owiniętą belę przed ewentualnymi uszkodzeniami w czasie rozładunku.

Hydrauliczne chwytaczo – obcinacze folii działają automatycznie po każdym owinięciu beli folią, zapewniają znaczne przyspieszenie procesu owijania i jego wydajność.

Uniwersalny podajnik folii umożliwia stosowanie folii o szerokości 0,5 i 0,75 m.

Aluminiowe, moletowane rolki w podajniku folii, zapewniają skuteczny naciąg folii, odpowiednią jej przyczepność i szczelność podczas owijania.

Hydraulicznie przestawny dyszel ułatwia przestawianie maszyny oraz jej transport po drogach dojazdowych na pole.

Szerokie ogumienie zapewnia możliwość pracy w terenach podmokłych i torfowych.

Zasobnik na 6 dodatkowych rolek folii umożliwia płynną
i ekonomiczną pracę owijarki bez zbędnych przestojów.

Układ hydrauliczny z funkcją Load-Sensing wpływa na zmniejszenie zużycia paliwa.


Parametry techniczne i wyposażenie

Model  OR 7532 DIANA
Rozmiary bel
średnica owijanych bel mm 1200 - 1500
szerokość owijanych bel mm ≤ 1200
Maksymalna masa beli kg 1000
Szerokość folii mm 500 / 750
Zapotrzebowanie mocy kW (KM) 37 (50)
Napęd owijarki   hydrauliczny
Wyposażenie
  stawiacz bel
  uniwersalne podajniki folii (500 / 750)
zasobnik na rolki folii
komputer pokładowy

instalacja elektryczna umożliwiająca poruszanie się po drogach publicznych


hydrauliczny chwytaczo-obcinacz folii
hydraulicznie przestawiany dyszel
  szerokie ogumienie (340 / 55 - 16 14 PR)
Wymiary w pozycji roboczej
długość  mm 5490
szerokość  mm 3680
wysokość  mm 2890

Wymiary w pozycji transportowej


długość mm 4230
szerokość mm 2380
wysokość mm 2890
Masa  kg  1550

LEGENDA:  - standard,  - opcja za dopłatą,  - niedostępne
