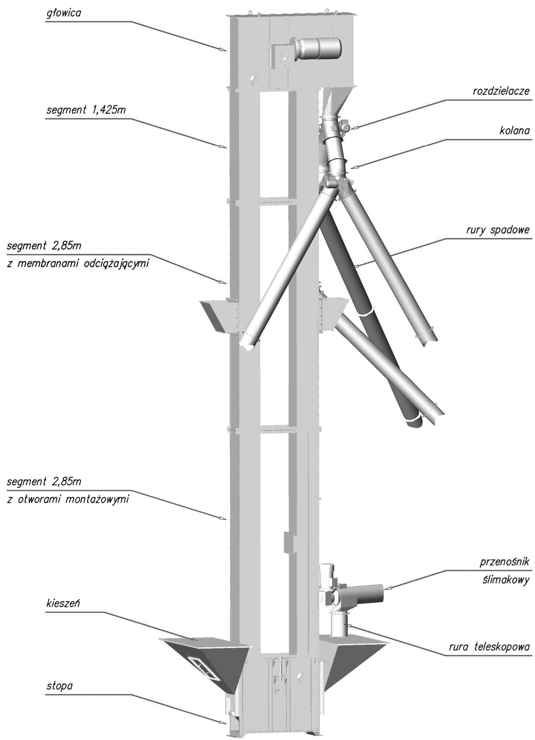

Przykładowa kompletacja przenośnika kubełkowego





  Do stopy przenośnika można przymocować jedną lub dwie kieszenie.

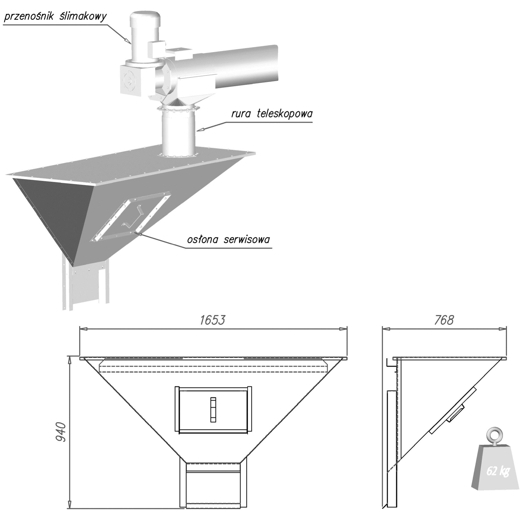

  PK250-KIESZ1 Duża kieszeń przenośnika kubełkowego


    Do jednej dużej kieszeni można podłączyć jednocześnie kilka przenośników ślimakowych lub rur spadowych. Przenośnik ślimakowy nie może być podparty za pomocą rury teleskopowej na kieszeni.
  PK250-KIESZ2 Mała kieszeń przenośnika kubełkowego


  Mała kieszeń służy do podłączenia jednego przenośnika ślimakowego lub rury spadowej.   RURATEL200-0.4 Rura teleskopowa o długości maksymalnej 45cm


    Rura teleskopowa służy do podłączenia przenośnika ślimakowego do kieszeni przenośnika kubełkowego. Długość rury teleskopowej można zmieniać w zakresie od 25cm do 45cm. Rura teleskopowa zamontowana do kieszeni nie może przenosić obciążeń od przenośnika lub innych urządzeń.     PK250-LKIESZ1 Łącznik kieszeni



Łącznik kieszeni można połączyć z dużą kieszenią.

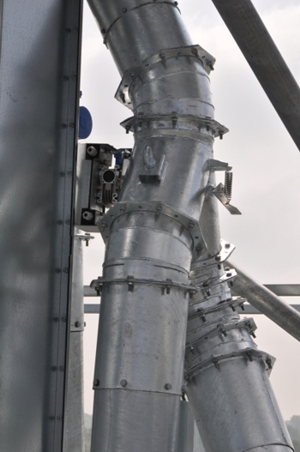

  PK-ROZ2-200 Rozdzielacz dwudrogowy Φ200


  Rozdzielacz jest wyposażony w obrotowe kołnierze. Rozdzielacz może być sterowany ręcznie lub za pomocą zespołu napędowego.





      Przykładowy montaż rozdzielaczy z zespołami napędowymi jest pokazany na powyższym szkicu. Przy zastosowaniu trzech rozdzielaczy można podłączyć cztery rury spadowe.

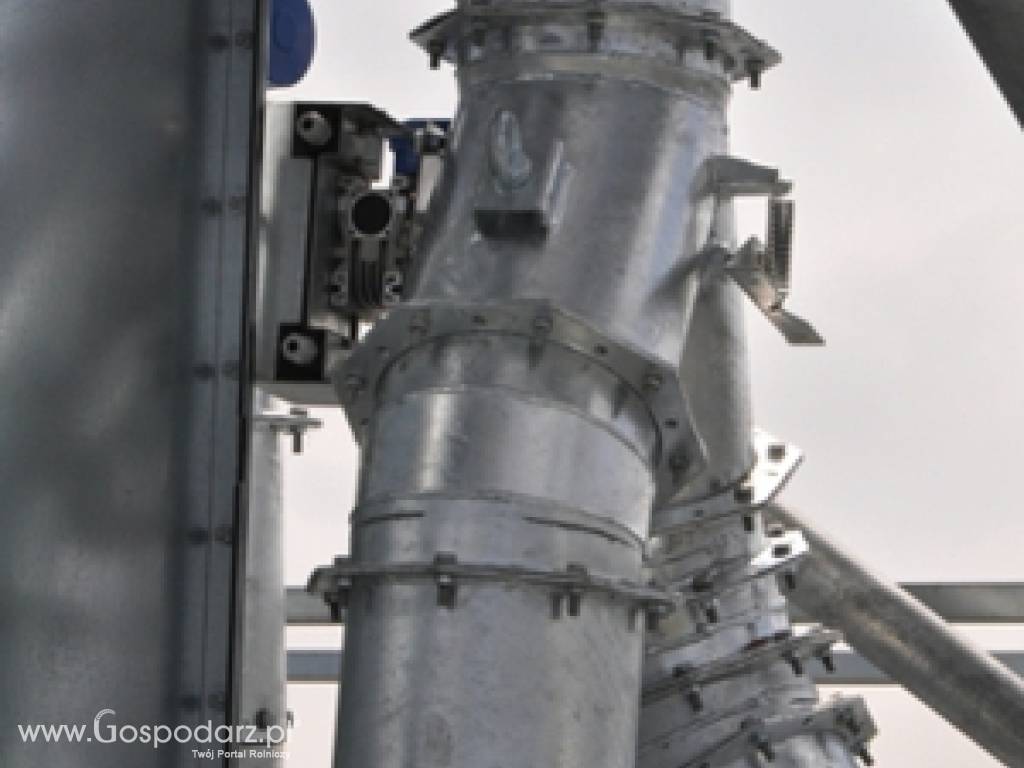

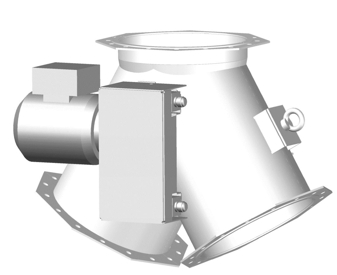

  PK-ROZ2-200/NE Rozdzielacz dwudrogowy Φ200 z napędem

  Rozdzielacz z zespołem napędowym jest wyposażony w silnik SKg 56-4B2 0,09kW 1380 obr/min oraz wyłączniki krańcowe. Zespół nie jest wyposażony w układ sterowania oraz kable elektryczne.

   PK-ROZ6-200 Rozdzielacz sześciodrogowy Φ200

  Do rozdzielacza sześciodrogowego można podłączyć sześć rur spadowych.


    PK-ROZ6-RURA Rura sterująca do rozdzielacza.

    Rozdzielaczem steruje się ręcznie za pomocą rury sterującej. Rura jest osobnym artykułem i nie wchodzi w skład rozdzielacza. Rura jest sprzedawana w odcinkach 2,85m, co pozwala dopasować długość do wysokości przenośnika.
