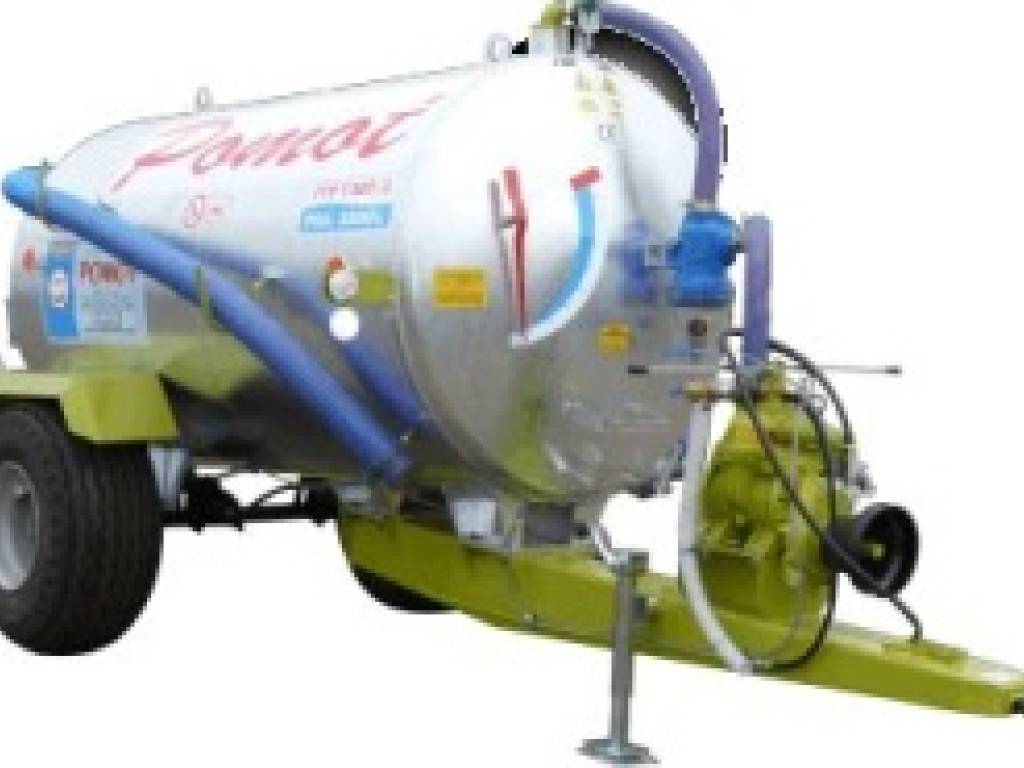

wóz asenizacyjny 3300L POMOT

1. Zbiornik 3300 Litrów - konstrukcja samonośna jednoosiowa



a. Dennica zbiornika o średnicy O1300mm
b. Zbiornik wykonany z blachy 5 mm wyższej jakości
c. Zbiornik ocynkowany obustronnie ogniowo z dodatkową pasywacją
d. Wzmocnione podpory pod dyszel i oś jezdną.
e. Tylny właz o średnicy O500mm (pokrywa włazu na zawiasie)
f. Wskaźnik napełnienia - system pływakowy ze wskaźnikiem
g. Górny króciec przelewowy w najwyższym punkcie zbiornika na zawór przelewowy
h. Króciec spustowy z zaworem 11/2” - w najniższym punkcie zbiornika
i. Uchwyt na pojemnik oleju na przedniej dennicy





2. Konstrukcja wozu samonośna.

a. Dyszel zamontowany na podporach pod zbiornikiem
b. Dyszel ocynkowany ogniowo
c. Zaczep wymienny - obracany
d. Sprzęganie z ciągnikiem za pomocą zaczepu hitch na wysokości 400mm
e. Mechanicznie regulowana ocynkowana stopka podporowa - obrotowa
f. Podstawa pod kompresor MEC lub KD





3. Zestaw kołowy jednoosiowy, dwa koła

a. Oś 1500mm , ?70mm, nośność 7500kg dla 40km/h
b. Hamulce osi 300 x 60
c. Ogumienie (koła) - wg wersji STANDARD 11,5/80 x 15,3
d. Błotniki plastikowe
e. Układ hamulcowy pneumatyczny
f. Dwa siłowniki hamulcowe umieszczone nad osią
g. Szybkozłącze układu pneumatycznego -hamulcowego
h. Hamulec ręczny postojowy.





4. Sprężarka

a. Wydajność 3600 ltr./min – przepływność powietrza
b. Czas napełniania 4 minuty.
c. Ciśnienie 1,5 bar.
d. Napęd 540 obr/min.
e. Zabezpieczenie przed przelaniem za pomocą zaworu dwukulowego na szczycie zbiornika oraz syfon z wziernikiem i zaworem spustowym
f. Manowakuometr
g. Dwa zawory bezpieczeństwa, nadciśnieniowy 0,05 Mpa oraz podciśnieniowy -0,05 Mpa.
h. Odolejacz – mokry filtr powietrza, tłumik wyciszający pracę kompresora o -15dB.





5. Króćce ssawne 4” o średnicy 110mm.

a. Główny króciec spustowy w pokrywie tylnego włazu 4” wyposażony w zasuwę hydrauliczną 4” - otwierana z kabiny ciągnika - przewód z eurozłączem.
b. Z przodu z lewej strony - króciec wyposażony w zawór czerpalny 3/4”
c. Z tyłu króciec - zaślepiony, przygotowany pod montaż zasuwy ręcznej.





6. Instalacja elektryczna 12V i oświetleniową wymagana przez przepisy ruchu drogowego i homologację.

a. Przednie lampy obrysowe- białe i odblaskowe
b. Tylne lampy obrysowe - czerwone i odblaskowe.
c. Tylne światła drogowe z kierunkowskazami.
d. Boczne światła odblaskowe - pomarańczowe
e. Przewód ze złączem 7 - pinowym



7. Wąż 4” (O 110)

a. Uchwyty na wąż ssawny – 5 szt.
b. Wąż z koszem ssącym- chroniący przed zassaniem dużych elementów.
c. Długość węża ssawnego 6mb.
d. Złącza węża kulowe typu włoskiego - typ D.





8. Urządzenie rozlewające – łyżka rozlewająca profilowana wzór POMOT 94, szerokość rozlewania do 14 m.


9. Świadectwo homologacji - umożliwiające rejestrację oraz poruszanie sie po drogach publicznych z prędkością do 40km/h



10. Piktogramy.

11. Deklaracja zgodności WE/ ZNAK CE

12. Znak ISO 9001:2008

13. ZnakKRUS

14. Wałek przekaźnika mocy
