Zetor system-seria ZL


Wysoka wydajność robocza połączona z najwyższym bezpieczeństwem pracy. Każdy szczegół został zaprojektowany po gruntownym przemyśleniu tak, aby ładowanie było możliwie jak najprostsze, bezpieczne i wydajne.

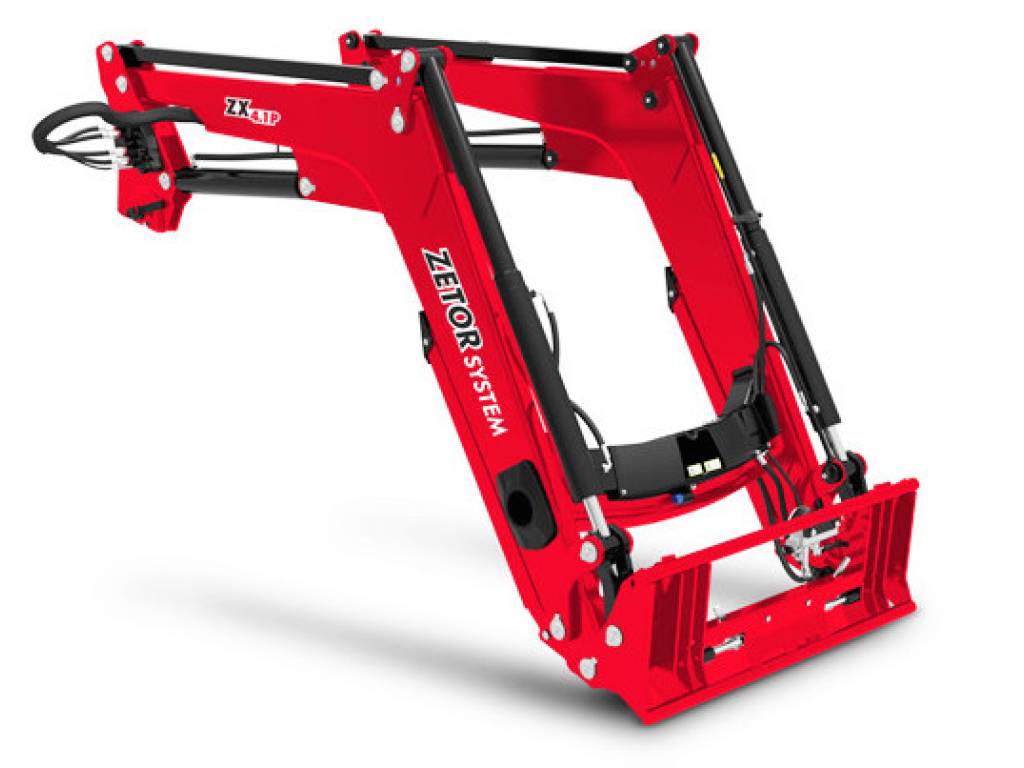

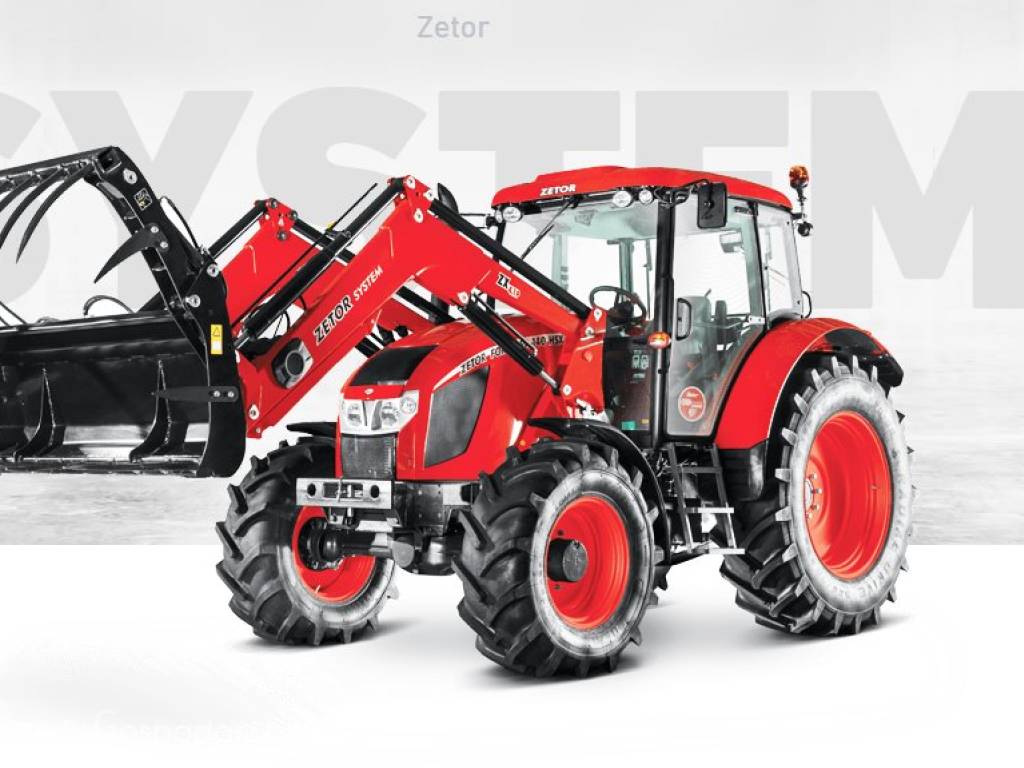

Inteligentna i praktyczna konstrukcja. Konstrukcja wysięgnika ładowacza sprawia, że ładowacz ZL w unikatowy sposób dopasowuje się do budowy nowoczesnych ciągników. Dzięki najniżej umieszczonemu przegubowi wśród tego typu urządzeń dostępnych na rynku, zapewnia doskonałą widoczność na boki.

Prostota, we wszystkim, od serwisowania do obsługi układu hydraulicznego i narzędzi. Gwarantuje łatwą pracę i nie obciąża nadmiernie nadwozia ciągnika.

Niezawodność i pewność. Ładowacz ZL jest pełen elementów, które poprawiają jego niezawodność. Jednym z doskonałych tego przykładów jest belka poprzeczna znajdująca się z tyłu ramy nośnej narzędzia, której zadaniem jest zapobieganie uszkodzeniom mechanizmu blokowania osprzętu.


PARAMETRY ŁADOWACZY CZOŁOWYCH SERI ZL:

Model ZL26 ZL36 ZL46 ZL56
Kąty pracy*
maks. kąt obrotu narzędzia w tył 4
maks. kąt wyładunku 5

42°
50°

44°
50°

42°
49°

43°
46°
Wysokość podnoszenia,
w metrach na sworzniu przegubu
w metrach poniżej poziomu narzędzia 6 *

3,10 m
2,90 m

3,40 m
3,20 m

3,70 m
3,50 m

3,90 m
3,70 m


schemat podnoszenia i udżwigu
powiększyć wykres
schemat obciążeń ZL26
powiększyć
schemat obciążeń ZL36
powiększyć
schemat obciążeń ZL46
powiększyć
schemat obciążeń ZL56
powiększyć

Siła podnosząca przy ciśnieniu 195 bar
1. na sworzniu przegubu, na poziomie podłoża**
    na sworzniu przegubu, maks. wysokość podnoszenia**
kg
1950
1240
kg
2100
1410
kg
2320
1510
kg
2520
1600
2. 800 mm od sworznia przegubu, poziom podłoża
    800 mm od sworznia przegubu, wysokość podnoszenia 1,5 m
    800 mm od sworznia przegubu, maks. wysokość podnoszenia
1580
1400
1220
1660
1560
1520
1850
1710
1590
2080
1890
1680
3. Siła odwracania narzędzia 800 mm od sworznia przegubu 1500 1890 2280 2740
Masa ładowacza 360 390 420 440
* Zmienia się w zależności od typu narzędzia
** Bez narzędzia
