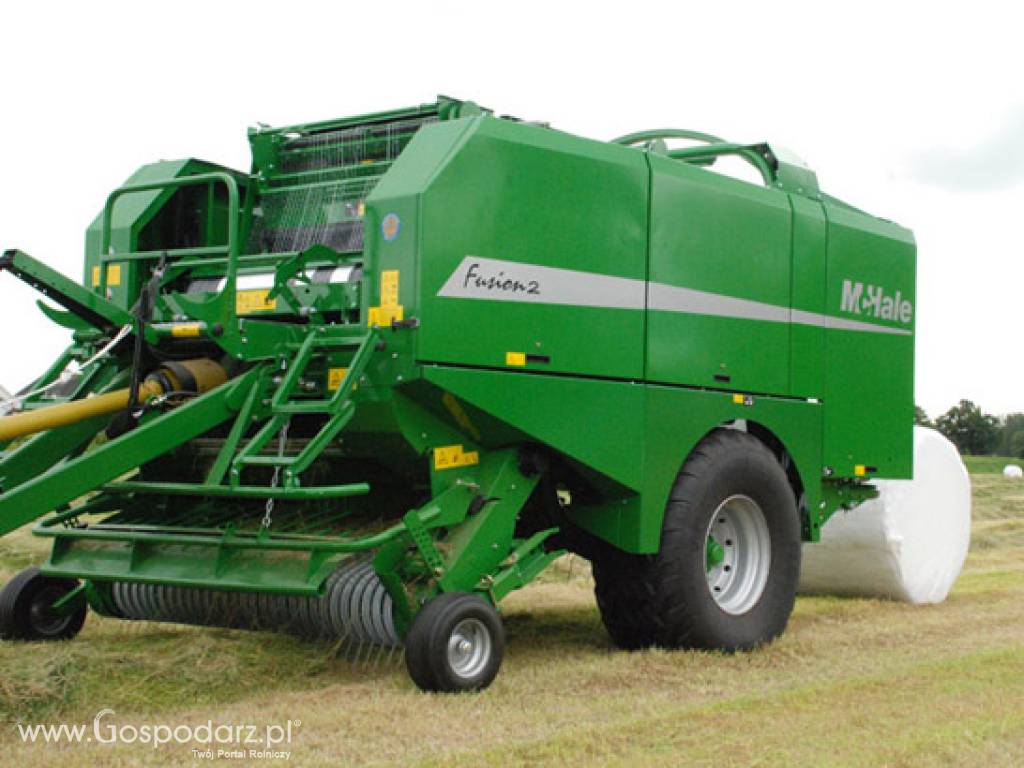

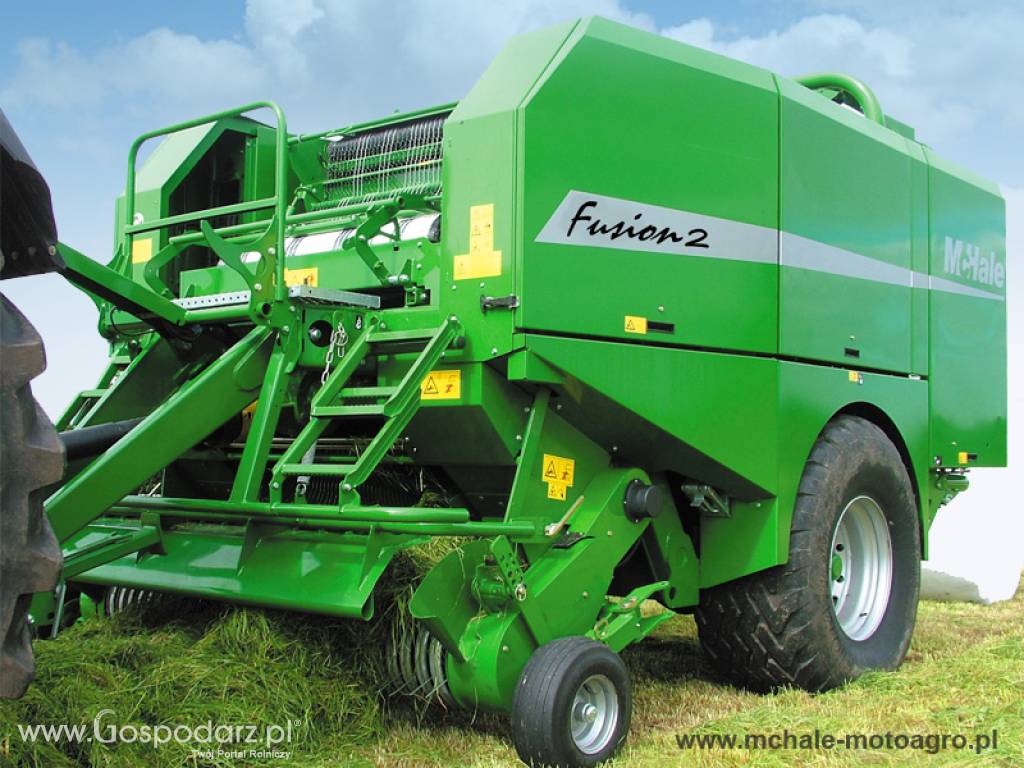

prasoowijarka McHale Fusion 2

McHale Fusion 2 - zintegrowana prasoowijarka

Opatentowany system przenoszenia beli

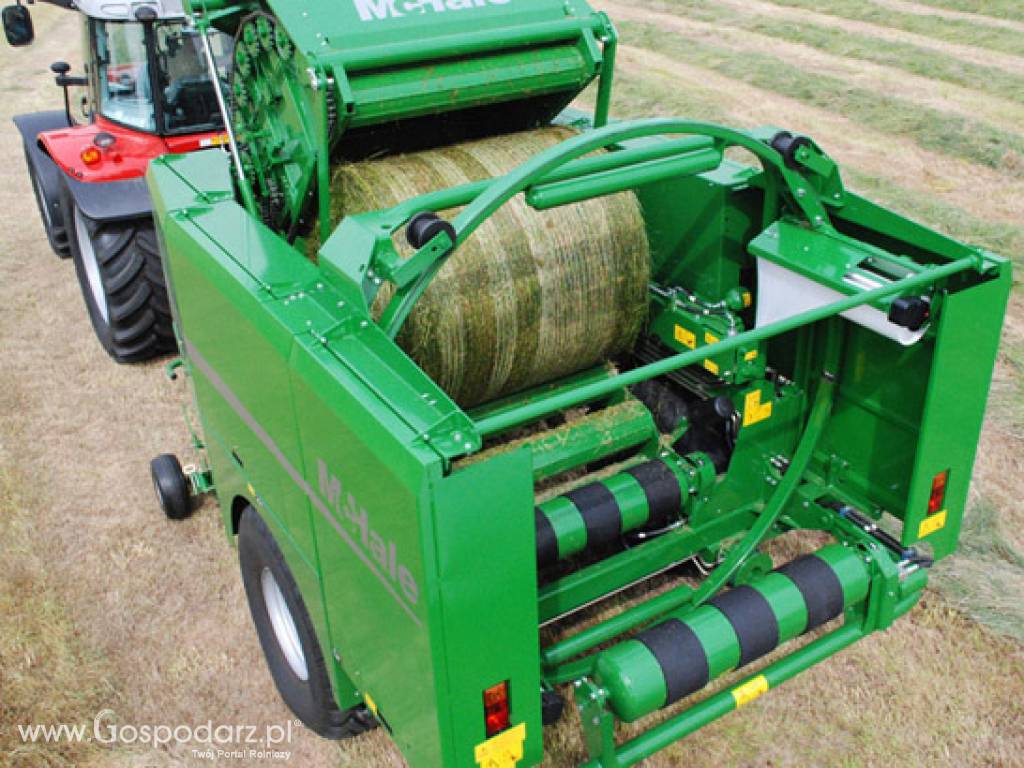

Komora prasy otwiera się w poziomie (jak muszelka małży), a dolna część komory spełnia również funkcję podajnika i przenosi związana belę do pionowego pierścienia owijającego.
Ten unikalny i opatentowany system firmy McHale posiada wiele zalet w porównaniu do tradycyjnych łączonych prasoowijarek:


Niezawodne przenoszenie beli
W przypadku pracy z łączonymi prasoowijarkami na terenach górzystych, przeniesienie beli z prasy do owijarki może być niedokładne. W prasoowijarce Fusion wyeliminowano ten problem, ponieważ bele są utrzymywane w odpowiedniej pozycji przez ściany komory prasującej. Dzięki temu przeniesienie beli jest zawsze bezbłędne, nawet w trudnych warunkach terenowych.

Łatwa i krótka droga przenoszenia beli
Dolna część komory prasy pełni również funkcję przenoszenia beli, co eliminuje konieczność montowania dodatkowego podajnika między prasą a owijarką. Dzięki temu obsługa jest bardzo prosta, a czas całego procesu został skrócony do minimum. Długość maszyny wynosi jedynie 5,8m co skutkuje zwiększeniem wydajności oraz niezawodności.

Przenoszenie beli na stromym podłożu

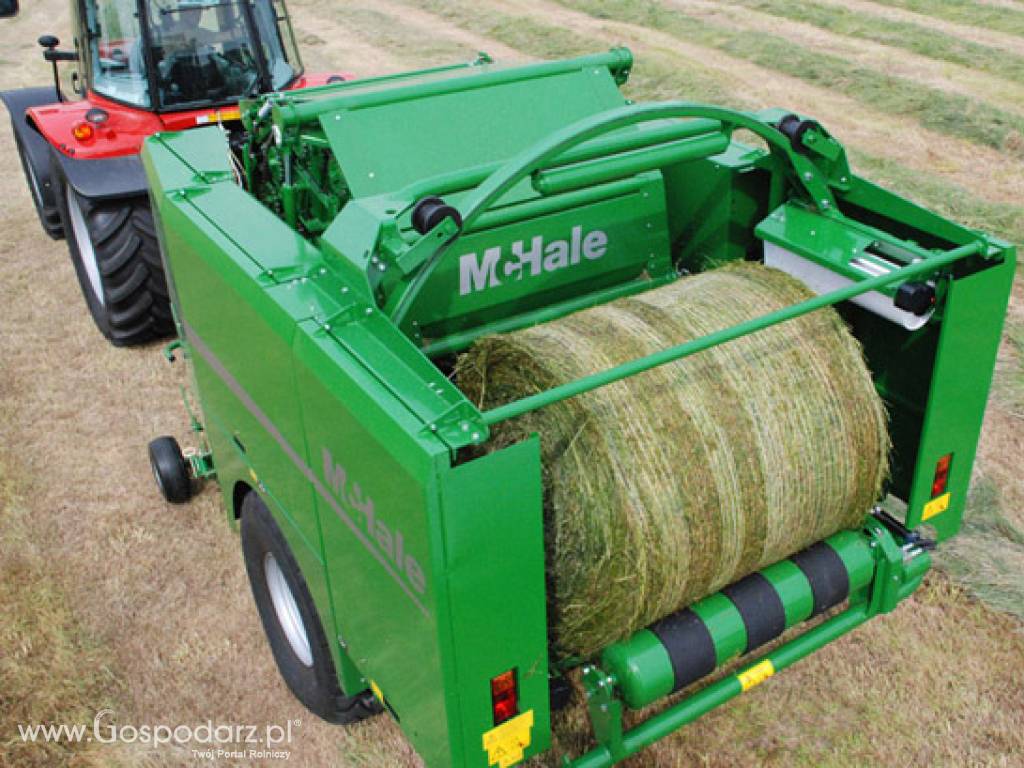

Bele są przenoszone bezpośrednio do owijarki za pomocą pięciu walców, które znajdują się w dolnej części komory. Na stromym terenie dodatkowy walec, który znajduje się poza komorą prasy, wspiera przeniesienie beli i gwarantuje pozytywny wynik.


Szybkie i płynne przenoszenie beli
Przeniesienie beli o wysokiej gęstości odbywa się nad osią prasy, co zmniejsza nacisk na traktor i maszynę. Dzięki prostemu opatentowanemu systemowi przeniesienia beli firmy McHale, maszyna ma ograniczoną ilość części ruchomych i nieskomplikowany system elektroniczny. Wszystko to sprawia, że maszyna jest naprawdę niezawodna.

Konstrukcja rotora i zespołu tnącego
W momencie, gdy zbiory dostają się do spiralnego rotora, obracające się podwójne zęby przepychają materiał przez zespół tnący. Podwójne zęby rotora zapewniają wysoką wydajność, a jego spiralny kształt zmniejsza ryzyko zapchania podczas pracy w grubych pokosach. Kształt rotora zapewnia płynny przepływ materiału maksymalizując wydajność.
Noże można podnosić i opuszczać z kabiny operatora. Podniesione noże które sięgają do rdzenia rotora zapewniają stałą jakość cięcia.

Dane techniczne:

Wymiary i waga	Fusion 2
Długość	5,8 m
Szerokość	2,76 m / 2,94 m
Wysokość	3,2 m
Masa	5700 kg
Podbieracz
Szerokość robocza	2 m
Belki z palcami	4
Rozstaw palców	70 mm
Podnoszenie podbieracza	hydrauliczne
Boczne kółka prowadzące - gumowe	standard
Zespół tnący
Liczba noży	23
Teoretyczna długość cięcia	50 mm
Zabezpieczenie noży	hydrauliczne
Obsługa noży	z kabiny operatora
System odblokowania	opuszczana podłoga
Komora prasy
Średnica	1,25 m
Szerokość	1,23 m
Liczba wałków	18
Łożyska	50 mm
Smarowanie	ciągłe (standard)
Obwiązywanie siatką
Obsługa	manualna / automatyczna
Pojemnik na rolki z siatką	1 + 1 zapasowa
Ustawienia obwiązywania	manualne na prasie
System obwiązywania	naciąg obrotowy - 4 poprzeczki

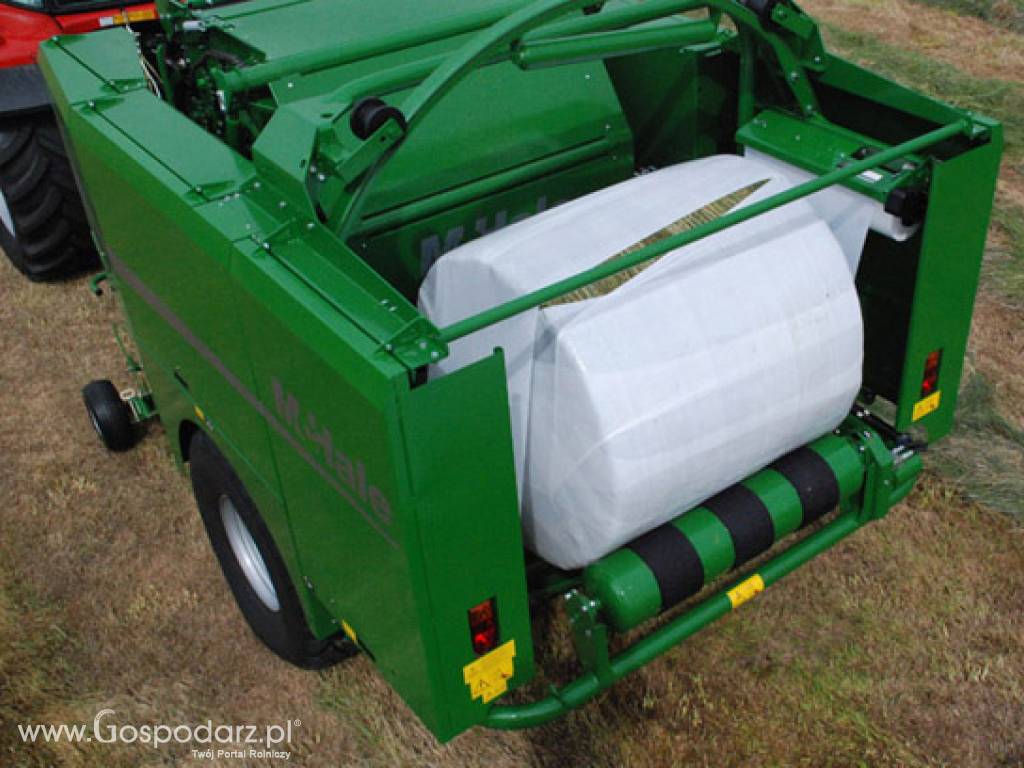

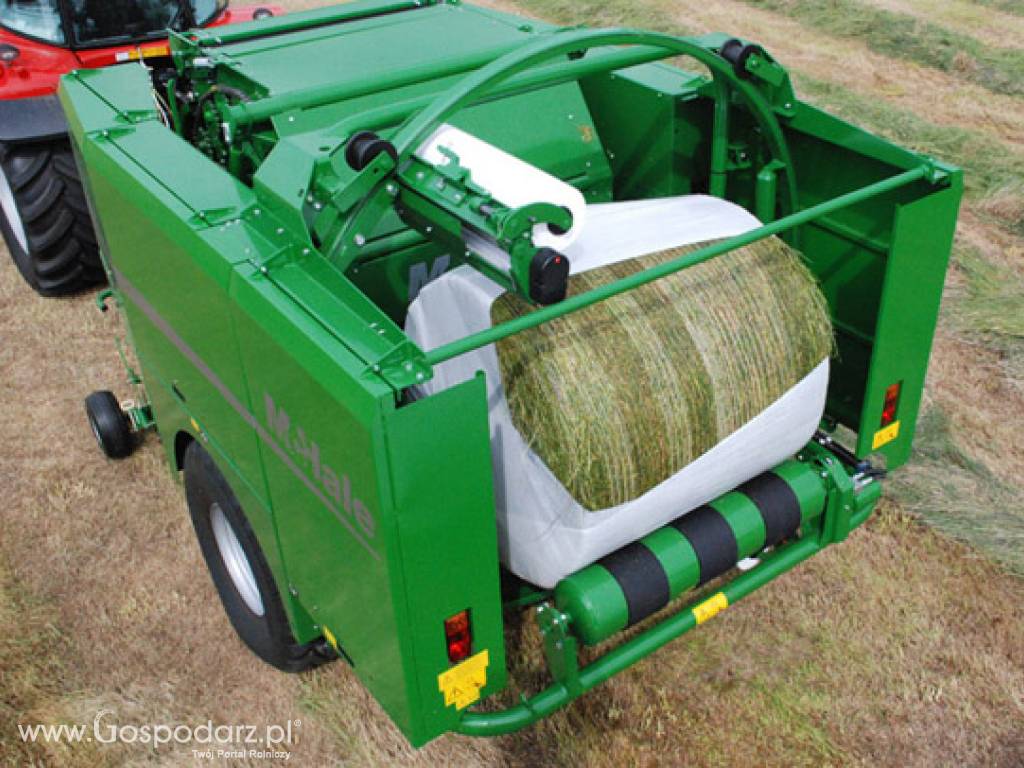

Owijanie folią
System	pionowy pierścień owijarki
Napinacz	70% (55%)
Podajniki folii	2 x 750 mm
Warstwy folii	system 2+2+2
Przechowywanie folii	8 rolek + 2 w owijarce
Napęd
Przekładnia główna	napęd dzielony
Zabezpieczenie przekładni	sprzęgło krzywkowe
Zabezpieczenie podbieracza	sprzęgło ślizgowe
Smarowanie łańcuchów	ciągłe (standard)
Zapotrzebowanie na moc	80 kW (107 KM)
Sterowanie
System obsługi	Expert Plus
Działanie	w pełni automatyczne
Regulacja zbicia beli	na zaworze prasy
Inne
System hydrauliczny	otwarty / zamknięty
Min. przepływ oleju	45 l/min / 180 Bar
Zasilanie	12V / 7A
Opony	560/60R 22,5 (650/50R 22,5)
