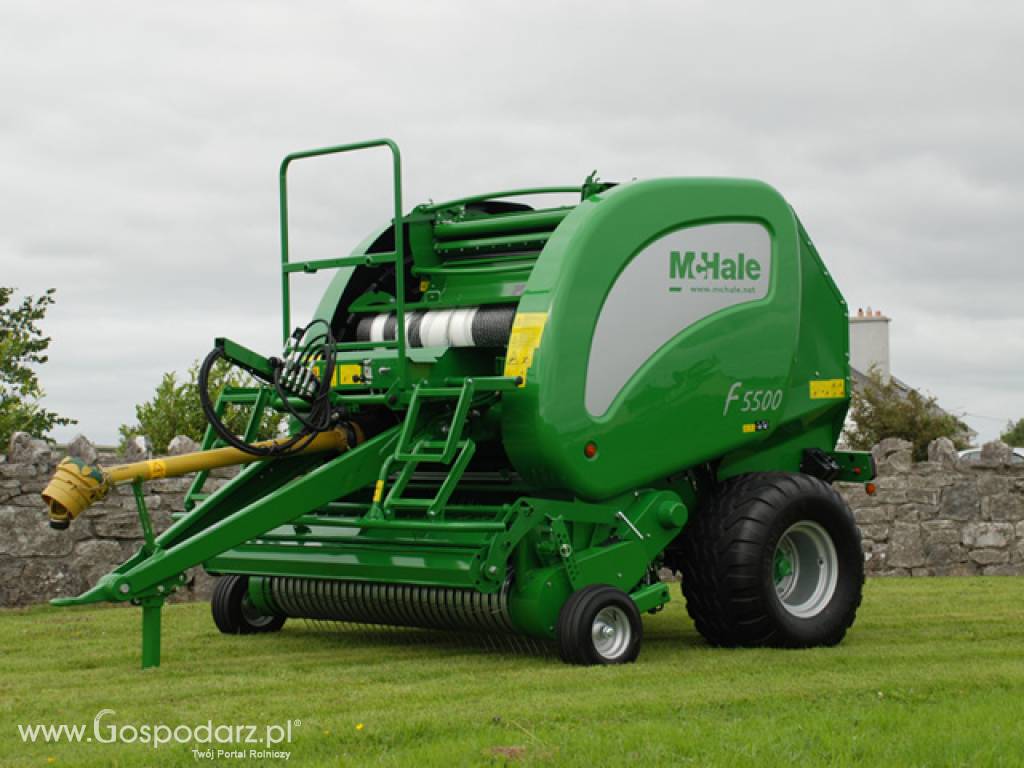

Prasa rolująca McHale F5500

McHale F5500 to wydajna, walcowa prasa rolująca, wyposażona
w zespół docinający (15 noży) oraz dwumetrowy, galwanizowany
podbieracz z pięcioma belkami palców oraz unowocześniony system owijania siatką Vario. Prasę rolującą Mchale F5500 zaprojektowano z myślą o bardzo wydajnej i jednocześnie bezawaryjnej pracy maszyny przez długie lata.

Terminal sterujący Wizard Plus

Prasa F5500 posiada terminal sterujący Wizard Plus. Terminal ten wyposażony jest w duży, graficzny wyświetlacz, który pozwala operatorowi na sterowanie funkcjami maszyny (opuszczanie i podnoszenie podłogi, pozycja i wybór ilości noży). Z poziomu
terminala można również uzyskać dostęp do informacji o ilości sprasowanych bel. Terminal sterujący Wizard Wlus prasy rolującej F5500 posiada również system kontrolujący smarowanie maszyny, który przypomina operatorowi o sprawdzeniu poziomu oleju i smaru. Alarm tego systemu włącza się po sprasowaniu wyznaczonej liczby bel.

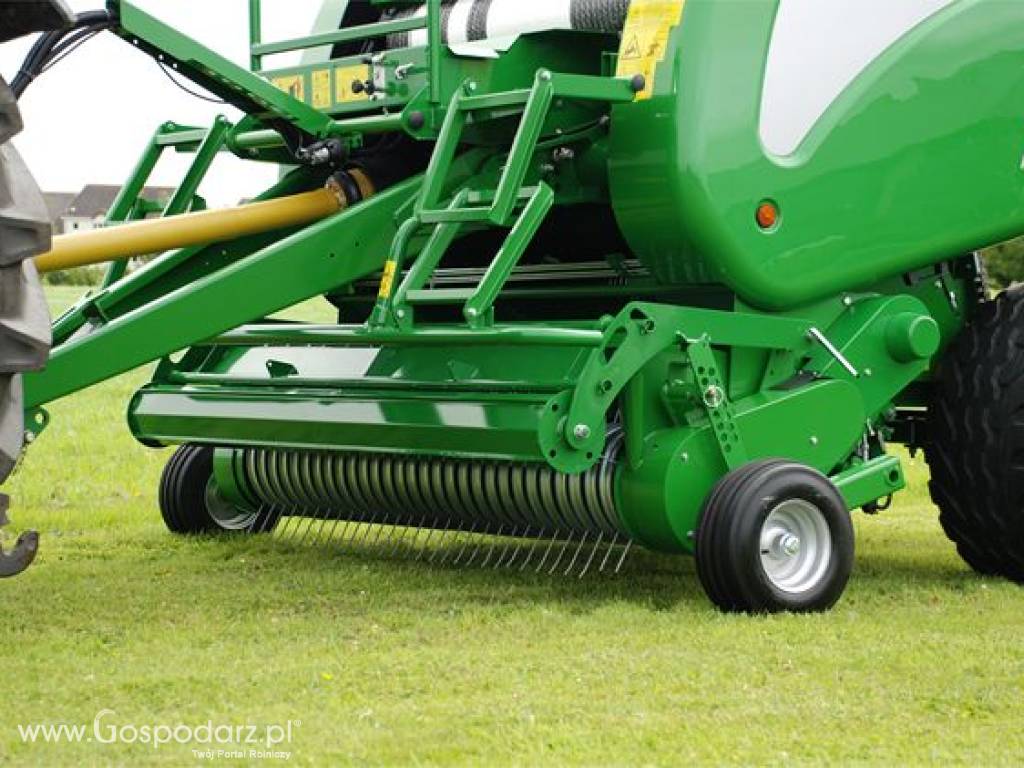

Podbieracz

Dwumetrowy, galwanizowany podbieracz pozwala na zbiór nawet najkrótszego materiału żniwnego. Podbieracz ma wbudowane boczne przenośniki pokosu, które zapewniają ciągły przepływ materiału do rotora. By sprostać najbardziej wymagającym warunkom pracy
w prowadnicy podbieracza zastosowano łożyska dwurzędowe.

Spiralny rotor

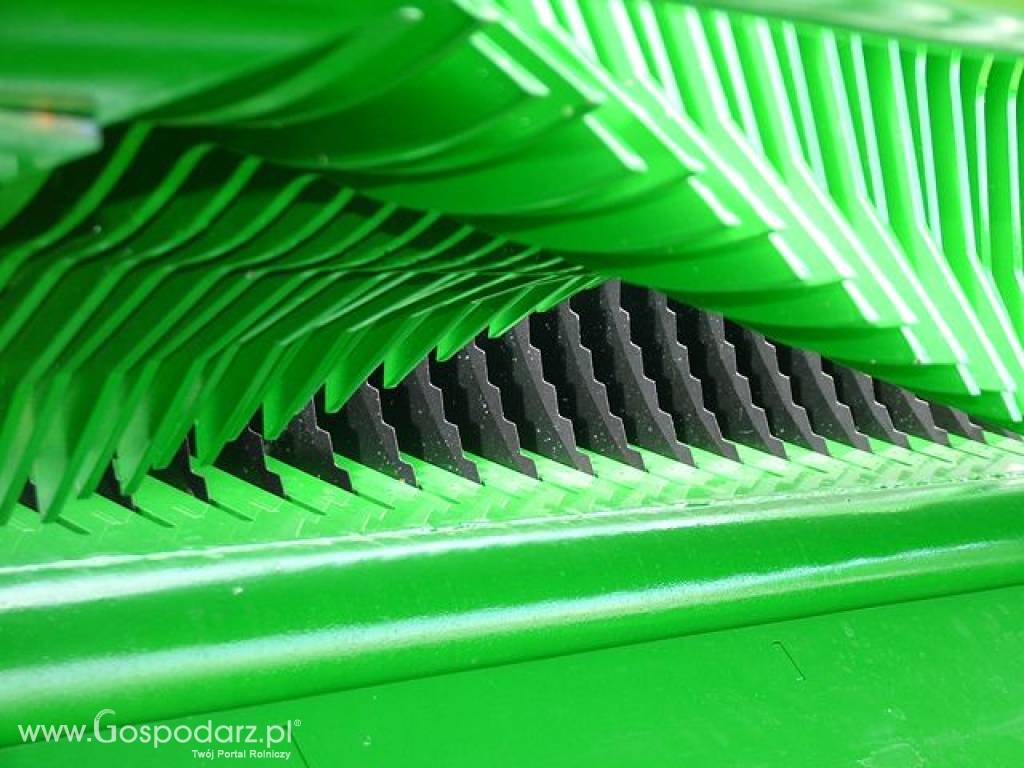

Prasę rolującą F5500 wyposażono w zespół tnący o 15 nożach. Gdy materiał żniwny znajdzie się w zasięgu rotora, obracające się podwójne zęby przepychają go przez kanał zespołu docinającego w kierunku komory prasującej. Podwójne zęby oraz kształt rotora
zapewniają wysoką zdolność pobierania materiału, zmniejszając jednocześnie ryzyko zapchania się maszyny podczas pracy w grubym pokosie. Przy podniesionych 15 nożach teoretyczna długość cięcia wynosi 65 mm. Noże zespołu docinającego można opuszczać
i podnosić z kabiny traktora.

Wyposażenie standardowe prasy McHale F5500

• 2-metrowy podbieracz
• wydajny rotor
• zespół tnący o 15 nożach
• czujnik nacisku noży
• czujnik pozycji noży
• system opuszczanej podłogi "drop floor"
• czujnik pozycji podłogi
• komora prasująca z 18 walcami (pełnowalcowa)
• łożyska komory prasującej - 50 mm
• łańcuchy komory prasującej - 1’-1/4”
• automatyczny system ciągłego smarowania

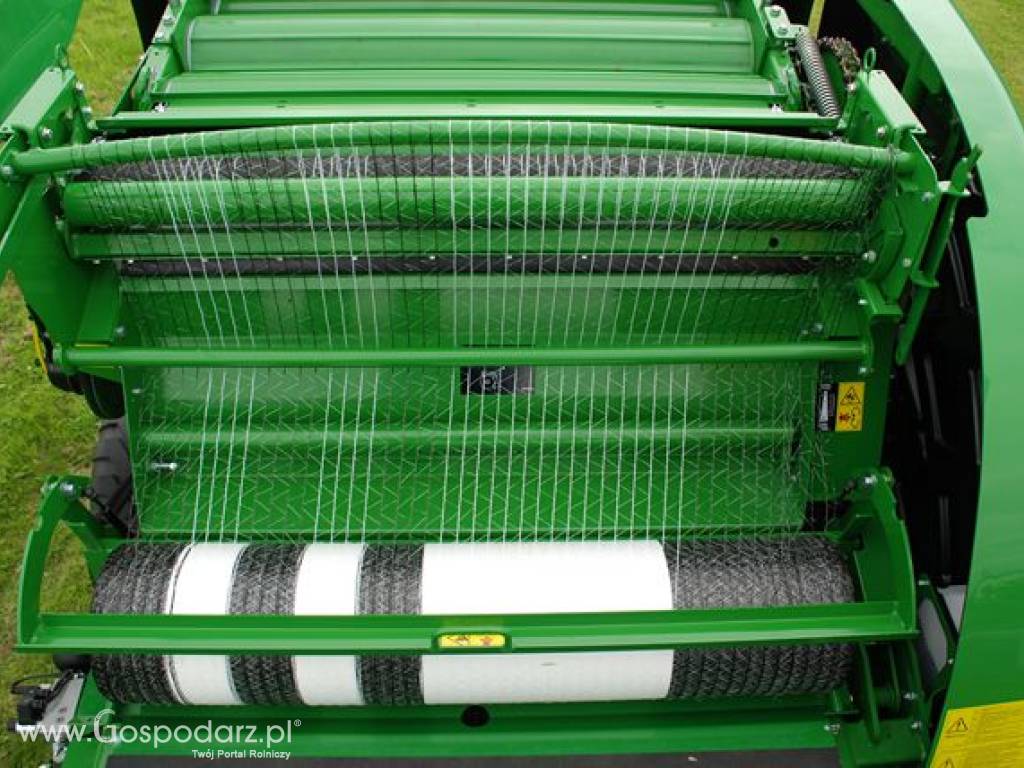

• wysokowydajny system owijania siatką Vario
• terminal sterujący Wizard Plus z graficznym wyświetlaczem
• opony 500/50-17

Wyposażenie opcjonalne

- wałek ugniatający
Jako nowa opcja dodatkowa do pras serii F5000 dostępny jest wałek o niewielkiej średnicy,
służący do ugniatania materiału żniwnego. Wałek ten pomaga wyrównać nierówny pokos
oraz zwiększa wydajność prasy rolującej.

- system wyboru ilości noży
Prasę F5500 wyposażono w system pozwalający na wybranie jednej z trzech opcji cięcia:
cięcie zestawem 8 lub 7 noży oraz jeśli wymogiem będzie drobne cięcie materiału, operator
może użyć do pracy pełen zestaw noży, zapewniający cięcie o teoretycznej długości 65 mm.

- większe koła
Kolejną opcją jest również możliwość zamówienia kół w większym rozmiarze 500/50-22,5.
Większe koła poprawiają komfort pracy i lepiej sprawdzają się na grząskim podłożu.

Dane techniczne:

Wymiary i waga	F5400
Długość	4,05 m
Szerokość	2,55 m (2,58m)
Wysokość	2,45 m
Masa	3500 kg
Zespół docinający
Liczba noży	15
Teoretyczna długość cięcia	65 mm
Ochrona noży	hydrauliczna
Obsługa noży	hydrauliczna z kabiny ciągnika
System odblokowania zatoru	opuszczana podłoga "drop floor"
Podbieracz
Szerokość robocza	2 m
Belki z palcami	5
Rozstaw palców	70 mm
Walec ugniatający	opcja
Pobieranie krótkiego materiału	standard
Podnoszenie podbieracza	hydrauliczne
Boczne kółka prowadzące - gumowe	standard
Komora prasy
Średnica	1,25 m
Szerokość	1,23 m
Liczba wałków	18
Łożyska	50 mm *
Smarowanie	automatyczne, ciągłe
Obwiązywanie siatką
Obsługa	manualna / automatyczna
Pojemnik na rolki z siatką	1 + 1 zapasowa
Ustawienia obwiązywania	manualnie na prasie
System owijania siatką	Vario
Napęd
Przekładnia główna	napęd dzielony
Zabezpieczenie przekładni	sprzegło krzywkowe
Zabezpieczenie podbieracza	sprzęgło ślizgowe
Smarowanie łańcuchów	ciągłe (standard)
Zapotrzebowanie na moc	67 kW (90 KM)
Wymagane obroty wału	540 RPM
Sterowanie
System obsługi	Wizard Plus
Działanie	półautomatyczne
Regulacja zbicia beli	zawór na prasie
Inne
Oś	8 szpilek
Opony	500/50-17 (500/50-22,5)
Światła drogowe	standard
