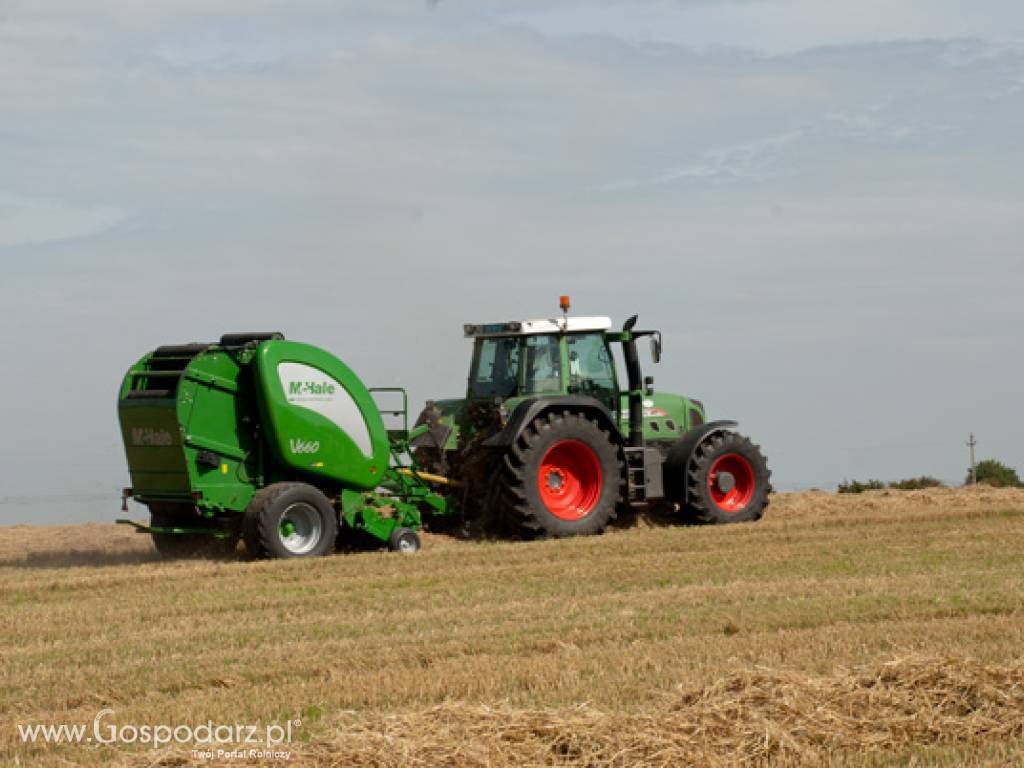

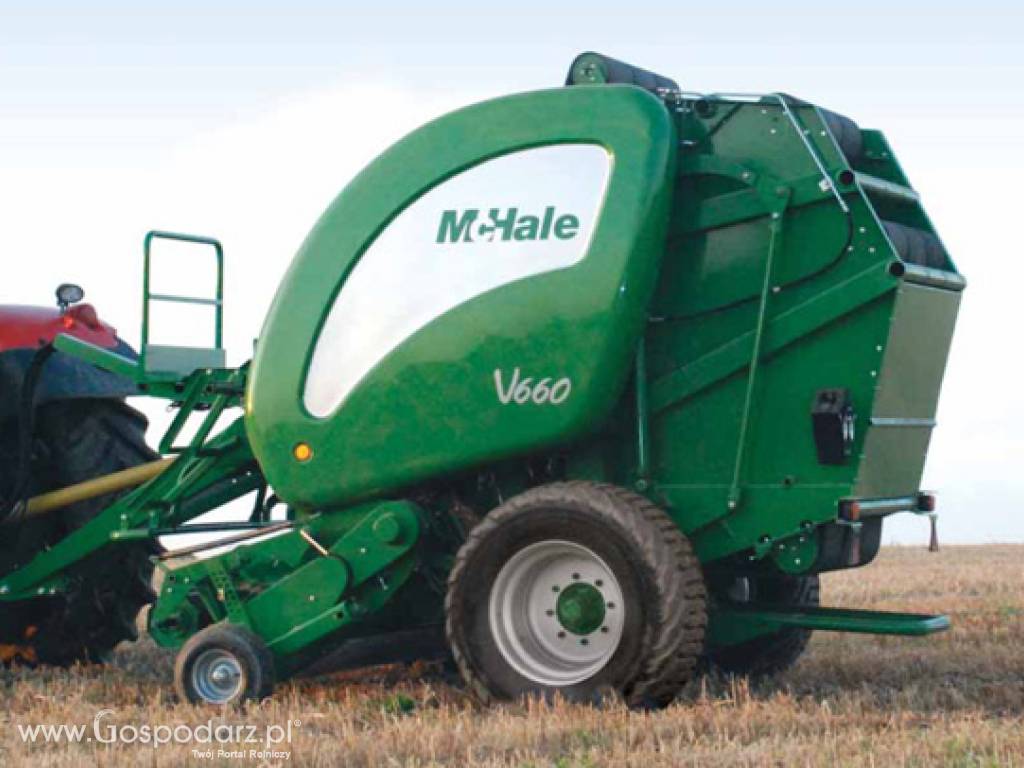

Prasa rolująca McHale V660

Nowy, wysokowydajny system nakładania siatki Vario

W prasie rolującej V660 zastosowano nowy udoskonalony system owijania siatką Vario.Naciąg sitaki można z łatwością dostosować za pomocą koła pasowego o zmiennej średnicy znajdującego się po prawej stronie maszyny (zgodnie z instrukcjami zawartymi na nalepce
informacyjnej) w zależności od typu użytej siatki.

Nowy, niezawodny system owijania siatką to:

• ciągła kontrola naciągu siatki, w celu jej optymalnego wykorzystania
• system owijania 180-stopni na gumowym wałku, zapewniający optymalny naciag siatki
• możliwość używania siatki o szerokości do 1300 mm

Przekładnia główna z napędem rozdzielającym moc

Lewa strona przekładni napędza walce w komorze prasy, natomiast podbieracz i zespół tnący są napędzane przez stronę prawą. System ten zapewnia bezpośrednie i krótkie ścieżki przeniesienia napędu oraz optymalną dystrybucję mocy.

Zespół docinający

Noże w prasach V660 można podnosić i opuszczać z kabiny operatora. Podniesione noże, które sięgają do rdzenia rotora zapewniają stałą jakość cięcia. Są one wykonane z hartowanej stali narzędziowej, co zapewnia długą żywotność, wydajność a przerwy związane z
ostrzeniem występują rzadziej. Hydrauliczna ochrona noży sprawia, że gdy obce ciało znajdzie się w układzie docinającym, noże się odchylą do momentu, gdy obiekt opuści układ docinający.

Podbieracz

Dwumetrowy, galwanizowany podbieracz pozwala na zbiór nawet najkrótszego materiału. Walec dociskowy nad podbieraczem wyrównuje nierówności pokosu , co zmniejsza ryzyko zapchania maszyny. Podbieracz ma wbudowane boczne przenośniki pokosu, które zapewniają ciągły przepływ materiału do zespołu tnącego. Łożyska prowadnicy podbieracza są dwurzędowe by sprostać najbardziej wymagającym warunkom.

Przekładnia główna z napędem rozdzielającym moc

Lewa strona przekładni napędza walce w komorze prasy, natomiast podbieracz i zespół tnący są napędzane przez stronę prawą. System ten zapewnia bezpośrednie i krótkie ścieżki przeniesienia napędu oraz optymalną dystrybucję mocy.

Komora prasy i rozmiary bel

Komora w prasie V660 jest wyposażona w 3 bardzo wytrzymałe pasy bezkońcowe. Bardzo odporne na zużycie pasy są wzmocnione materiałem syntetycznym, co pozwala na utrzymanie wysokiego ciśnienia w komorze prasującej.

Prasa rolująca V660 może robić bele od 0,7m do 1,68m.
W przedziale tym rozmiar bel może być regulowany w odstępach 20mm.

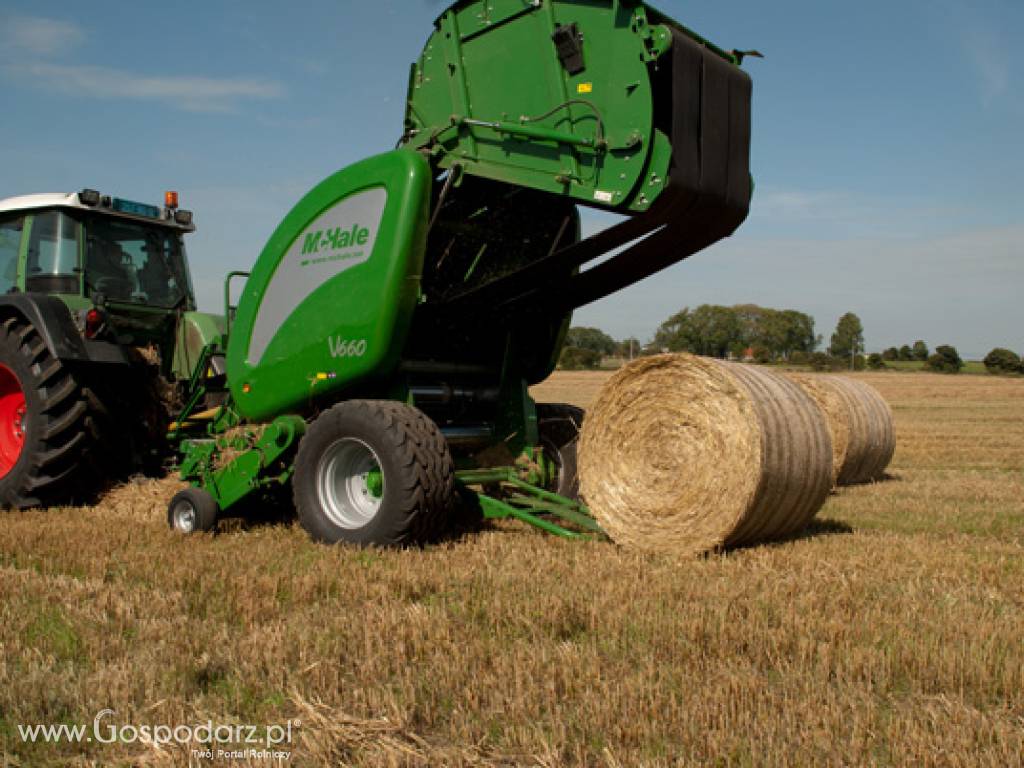

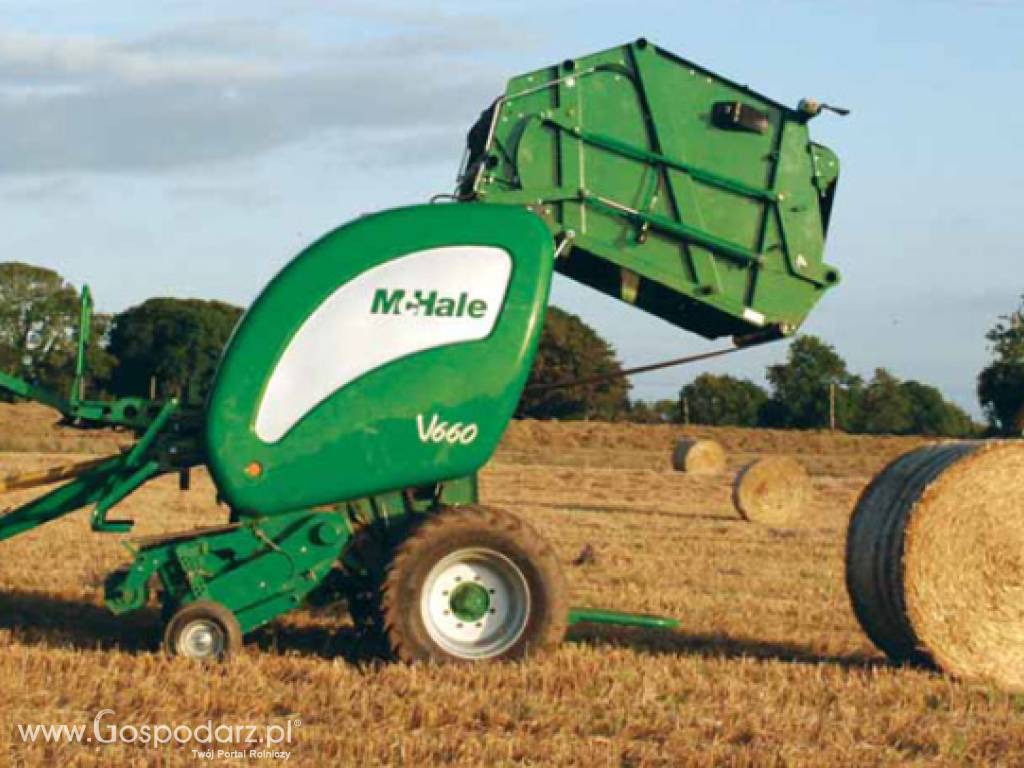

System mechanicznego blokowania tylnej klapy

Klapa w prasie V660 wyposażona jest w zestaw mechanicznych zamków, które utrzymują komorę bezpiecznie zamkniętą. Zatrzaski te, pozostają zamknięte dopóki zadana średnica beli i gęstość nie zostaną osiągnięte. Po procesie obwiązania beli siatka zamki są zwalniane
pozwalając na otwarcie klapy i wyrzucenie beli o wysokiej gęstości.

Podwójny napęd komory prasującej i rolka wspomagająca

Komora prasy McHale V660 posiada podwójny napęd. W trudnych warunkach, jak np. mokra ciężka trawa, gdy napęd podstawowy zaczyna się lekko ślizgać, wówczas załącza się dodatkowa rolka napędzająca, która wspomaga pracę pasów. Zewnętrzna rolka w klapie,
która zawsze daje wsparcie beli odchyla się w miarę napełniania komory. System ten gwarantuje utrzymanie równej średnicy bel.

Ciągłe smarowanie

Smar może być dostarczany do głównych łożysk przez bloki smarujące które skupiają kalamytki w jednym miejscu.

Następujące łożyska są smarowane:

- Łożyska komory prasującej
- Łożyska rotora
- Koła zębate rotora

System podawania oleju jest napędzany ze skrzyni, po tym jak WOM jest włączony maszyna zaczyna smarować łańcuchy.

Dane techniczne:

Wymiary i waga	V660
Długość	4,08 m
Szerokość	2,55 m / 2,58 m
Wysokość	2,75 m
Masa	4000 kg
Podbieracz
Szerokość robocza	2 m
Belki z palcami	4
Rozstaw palców	70 mm
Blacha dociskowa	opcja
Walec dociskowy przed podbieraczem	standard
Boczne kółka prowadzące - gumowe	standard
Zespół tnący
Liczba noży	15
Teoretyczna długość cięcia	65 mm
Zabezpieczenie noży	hydrauliczne
Obsługa noży	z kabiny operatora
System odblokowania	opuszczana podłoga
Komora prasy
Średnica	0,7 m - 1,68 m
Szerokość	1,23 m
Liczba pasów	3
Obwiązywanie siatką
Obsługa	manualna / automatyczna
Pojemnik na rolki z siatką	1 + 1 zapasowa
Ustawienia obwiązywania	na panelu z kabiny operatora
Napęd
Przekładnia główna	napęd dzielony
Zabezpieczenie przekładni	sprzęgło krzywkowe
Zabezpieczenie podbieracza	sprzęgło ślizgowe
Smarowanie łańcuchów	ciągłe (standard)
Zapotrzebowanie na moc	60 kW (80 KM)
Sterowanie
System obsługi	Expert Plus
Działanie	półautomatyczne
Regulacja zbicia beli	na panelu w kabinie operatora
Regulacja średnicy beli	na panelu w kabinie operatora
Inne
Oś	8 szpilek
Opony	500/50-22,5
Odrzutnik beli	standard
Światła drogowe	standard
